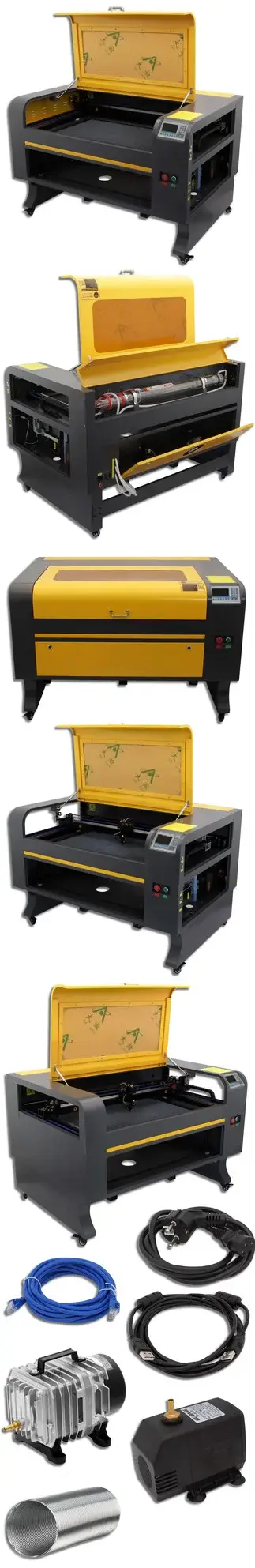

LM9060 80W - это высокотехнологичное устройство закрытого типа для гравировки и резки различных материалов, главным компонентом которого является мощный СО2 лазер. В качестве рабочей среды такого излучателя используется смесь газов (углекислый газ, азот, гелий). Лазер СО2 позволяет обрабатывать хрупкие материалы, так как тепловое воздействие на материал локализовано,что не приводит к нарушению целостности и внешнего вида заготовки (материал не подвергается механическому воздействию). LM9060 оснащен сотовым и ламельным рабочими панелями 900х600мм. Благодаря подъемному механизму станка можно обрабатывать заготовки разной толщины. Перемещение лазерной головки осуществляется по рельсовым линейным направляющим типоразмера HG15. Плавность и точность движения обеспечивают шаговые двигатели от Leadshine Technology модели 57CM21X-M-L200, а также ременный привод на основе зубчатых ремней и колес (HTD 3M). Для определения крайнего положений объекта используются индуктивные датчики FOTEK PL-05N (NPN). Так как лазерная трубка имеет водяной тип охлаждения, для циркуляции жидкости используется насос модели XYH-075. Воздушный поток обеспечивает компрессор модели ACO-004. За вентиляцию корпуса отвечает вентилятор модели FP-108 (EX-S1-B). Система управления станком построена на базе контроллера RuiDa RDC6445G (EC) и драйверов Leadshine Technology M542С. Все компоненты лазерного станка LM9060 вмонтированные в черно-оранжевый металлический корпус.

Область применения: полиграфия, деревообрабатывающие производства, обувная промышленность, упаковочные производства, легкая промышленность и т.п.

Обрабатываемые материалы:

Резка: тонкие не плотные материалы (дерево, фанера, МДФ, ДСП, картон, бумага, пластик, ткань, кожа, резина, акрил, стекловолокно и т.д.). Не плотные, но толстые материалы (экструдированный пенополистирол, пенопласт, пенистые материалы).

Рекомендуемые толщины материалов для резки:

• Акрил - 15 мм
• МДФ - 5 мм
• Кожа - 2 мм
• Фанера - 10 мм
• Ткань - 0.3 мм
• ПВХ - 4 мм
• Резина - 6 мм
• Бумага - 1 слой

Гравировка: дерево, фанера,  МДФ, ДСП, ОСБ, зеркало, стекло, оргстекло, акрил, пластик, алюминий, камень, бумага, кожа и т.д.

Нельзя гравировать: металл, ПВХ

Особенности станка LM9060:

• Высокое качество гравировки и резки

• Высокая скорость работы

• Низкий уровень шума и вибрации во время работы

• Отсутствие повреждения изделия благодаря локальному тепловому воздействию

• Возможность обработки различных неметаллических материалов

• Минимальное количество отходов

• Наличие вытяжки продуктов горения материалов

• Возможность изменения параметров задания как с пульта управления RuiDa, так и программно с компьютера

• Наличие смотрового противопожарного окна

• Наличие светодиодной лампы для освещения рабочей области

• Поддержка всех форматов файлов, которые можно напрямую импортировать в CorelDRAW (CDR, DWG, DXF, JPG, BMP, TIF, PCD и т.д.)

Основные технические характеристики:

Модель: LM9060 80W

Тип лазера: СО2

Производитель лазерной трубки: Beijing EFR Laser

Модель лазерной трубки: F2

Номинальная мощность лазерной трубки: 80 W

Максимальная мощность лазерной трубки: 95 W

Длина лазерной трубки: 1250 мм

Диаметр лазерной трубки: 80 мм

Срок службы лазерной трубки: ~6000 часов

Тип охлаждения лазерной трубки: водяной

Блок питания лазерной трубки: ZYE Laser MYJG80R

Общая потребляемая мощность: ≥300 Вт

Электропитание: 220 V ±10% 50 Гц

Линза: диаметр 20 мм, фокусное расстояние 63.5 мм (2.5")

Глубина резки: 0...15 мм (в зависимости от материала)

Скорость резки: 1...50 мм/с

Скорость гравировки: 1...500 мм/с

Минимальный размер букв для гравирования: 1х1 мм

Разрешение: ≤1000 dpi

Точность позиционирования: ≤0.01 мм

Время непрерывной работы станка: ≤12 часов

Рабочая температура: 0...+45°С

Относительная влажность: ≤80% (без конденсата)

Рабочая поверхность: сотовая и ламельная панели

Размеры рабочего поля: 900х600 мм

Подъемный механизм стола: цепной

Глубина опускания стола: 200 мм

Модель двигателя подъемного механизма: 68KTYZ

Система вентиляции: присутствует (вентилятор FP-108 (EX-S1-B))

Интерфейс подключения: USB, USB-накопитель, Ethernet (LAN)

Операционная система ПК: Win ХР 7, 8, 10

Программное обеспечение: RDWorks

Контроллер: RuiDa RDC6445G (EC)

Драйвер: Leadshine Technology M542С

Поддержка форматов файлов: CDR, DWG, DXF, JPG, BMP, TIF, PCD и т.д.

Типоразмер модуля линейного перемещения: HG15

Ременная передача: HTD 3M

Шаговый двигатель: Leadshine Technology 57CM21X-M-L200

Индуктивный датчик: FOTEK PL-05N (NPN)

Габаритные размеры: 1400х980х930 мм

Вес: 133.4 кг

Основные технические характеристики водяного насоса XYH-075:

Электропитание: 220~240 В / 50 Гц

Мощность: 75 Вт

Максимальная высота подъема воды: 3.2 м

Производительность: 3200 л/ч

Максимальная температура воды: 35°С

Класс защиты: IPX8

Основные технические характеристики воздушного компрессора ACO-004:

Электропитание: 220 В / 50 Гц

Мощность: 58 Вт

Давление: 0.028 МПа

Производительность: 75 л/мин

Диаметр выходного патрубка: 10 мм

Габаритные размеры:

Основные компоненты станка:

Лазерная трубка Lasea F2 80W

Принцип работы лазерной трубки СО2: с блока управления лазерного станка на блок питания лазерной трубки поступает информационный сигнал, который в самом блоке питания генерирует на выходе высоковольтные разряды разного напряжения, что и соответствует мощности реза (0-100%). При получении высоковольтного разряда, в трубке, в отсеке с СО2 газом генерируется лазерный луч на выходе трубки, то есть на катоде. Затем луч отражается поочередно от зеркал, на последнем, проходя через линзу фокусируется в очень тонкий и мощный луч , который, собственно и выполняет лазерный раскрой.









Система вентиляции

Данная  система представлена качественным вентилятором FP-108 (EX-S1-B) 38W, 0.22A











Сотовое рабочее поле 900х600 мм

Данную панель используют для обработки заготовок малых размеров.



Ламельное рабочее поле 900х600 мм

Данную панель используют для обработки крупногабаритных заготовок.









Ременный привод

Данный механизм преобразует вращательное движения вала в движение вдоль оси поступательного типа











Лазерная головка

Оснащена автоматическим продувом для предотвращения загрязнения





Шаговые двигатели

Качественные и мощные ШД модели Leadshine Technology 57CM21X-M-L200 обеспечивают высокую точности работы при максимальном ускорении

Система управления станком

Система RuiDa RDC6445G (EC) - это система управления лазерным станком нового поколения, разработанная компанией RD Co., Ltd. Помимо традиционных для продуктов компании аппаратной стабильности и устойчивости к электрическим повреждениям, данная система работает под управлением усовершенствованного ПО, позволяющего хранить большее количество файлов, способна соединяться с ПК по USB2.0 или Ethernet.

      Кнопки управления станком



        Панель управления RuiDa



Механическая система открывания корпуса

Колесо для легкой транспортировки
