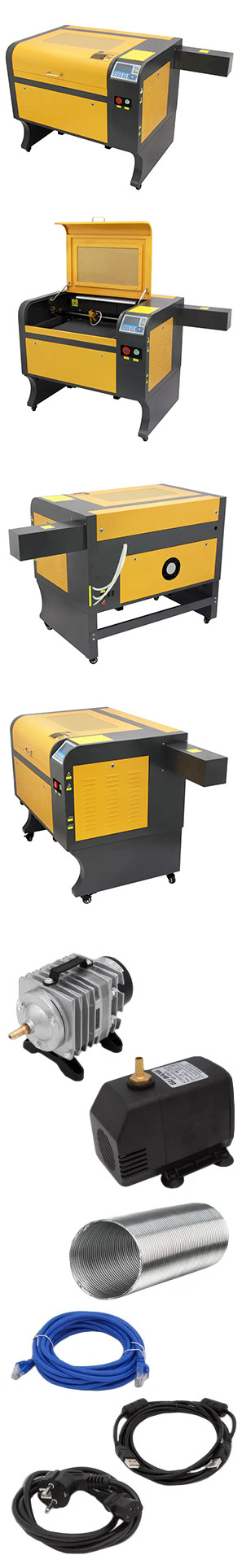

Профессиональный лазерный СО2 станок LM6040 60W, RuiDa RDC6445S

LM6040 60W - это высокотехнологичное устройство закрытого типа для гравировки и резки различных материалов, главным компонентом которого является мощный СО2 лазер. В качестве рабочей среды такого излучателя используется смесь газов (углекислый газ, азот, гелий). Лазер СО2 позволяет обрабатывать хрупкие материалы, так как тепловое воздействие на материал локализовано,что не приводит к нарушению целостности и внешнего вида заготовки (материал не подвергается механическому воздействию). LM6040 60W оснащен сотовой панелью 600х400 мм и платформой для установки ламелей таких же размеров. Благодаря подъемному механизму станка можно обрабатывать заготовки разной толщины. Перемещение лазерной головки осуществляется по рельсовым и валовым линейным направляющим. Плавность и точность движения обеспечивают шаговые двигатели модели 17HA803H-1A, а также ременный привод на основе зубчатых ремней и колес. Для определения крайнего положений объекта используются механический концевой датчик. Так как лазерная трубка имеет водяной тип охлаждения, для циркуляции жидкости используется насос модели XYH-075. Воздушный поток обеспечивает компрессор модели ACO-001A. За вентиляцию корпуса отвечает вентилятор модели FP-108 (EX-S1-B). Система управления станком построена на базе контроллера RuiDa RDC6445S(EC) и драйверов YM432. Все компоненты лазерного станка LM6040 вмонтированные в черно-оранжевый металлический корпус.

Область применения: полиграфия, деревообрабатывающие производства, обувная промышленность, упаковочные производства, легкая промышленность и т.п.

Обрабатываемые материалы:

Резка: тонкие не плотные материалы (дерево, фанера, МДФ, ДСП, картон, бумага, пластик, ткань, кожа и т.д.). Не плотные, но толстые материалы (екструдированный пенополистирол, пенопласт, пенистые материалы).

Рекомендуемые толщины материалов для резки:

• Акрил - 10 мм
• МДФ - 5 мм
• Кожа - 2 мм
• Фанера - 6 мм
• Ткань - 0.3 мм
• ПВХ - 4 мм
• Резина - 5 мм
• Бумага - 1 слой

Гравировка: дерево, фанера,  МДФ, ДСП, ОСБ, зеркало, стекло, оргстекло, акрил, пластик, алюминий, камень, бумага, кожа и т.д.

Нельзя гравировать: металл, ПВХ

Особенности станка LM6040:

• Высокое качество гравировки и резки

• Высокая скорость работы

• Отсутствие повреждения изделия благодаря локальному тепловому воздействию

• Возможность обработки различных неметаллических материалов

• Минимальное количество отходов

• Возможность изменения параметров задания как с пульта управления RuiDa, так и программно с компьютера

• Наличие смотрового противопожарного окна

• Наличие светодиодной лампы для освещения рабочей области

• Поддержка всех форматов файлов, которые можно напрямую импортировать в CorelDRAW (CDR, DWG, DXF, JPG, BMP, TIF, PCD и т.д.)

Основные технические характеристики:

Модель: LM6040 60W

Тип лазера: СО2

Производитель лазерной трубки: Beijing EFR Laser

Модель лазерной трубки: CL-1200

Номинальная мощность лазерной трубки: 60 W

Максимальная мощность лазерной трубки: 70 W

Длина лазерной трубки: 1250 мм

Диаметр лазерной трубки: 55 мм

Срок службы лазерной трубки: ~3000 часов

Тип охлаждения лазерной трубки: водяной

Блок питания лазерной трубки: ZYE Laser MYJG60W

Общая потребляемая мощность: ≥300 Вт

Способ охлаждения лазера: водяной

Электропитание: 220 V ±10% 50 Гц

Линза: диаметр 20 мм, фокусное расстояние 63.5 мм (2.5")

Глубина резки: 0...10 мм (в зависимости от материала)

Скорость резки: 1...50 мм/с

Скорость гравировки: 1...500 мм/с

Минимальный размер гравирования букв: 1х1 мм

Разрешение: ≤1000 dpi

Точность позиционирования: ≤0.01 мм

Время непрерывной работы станка: ≤12 часов

Рабочая температура: 0...+45°С

Относительная влажность: ≤80% (без конденсата)

Рабочая поверхность: сотовая и ламельная панели

Размеры рабочего поля: 600х400 мм

Подъемный механизм стола: цепной

Глубина опускания стола: 200 мм

Модель двигателя подъемного механизма: 68KTYZ

Система вентиляции: присутствует (вентилятор FP-108 (EX-S1-B))

Интерфейс подключения: USB, USB-накопитель, Ethernet (LAN)

Операционная система ПК: Win ХР 7, 8, 10

Программное обеспечение: RDWorks V8

Контроллер: RDC6445S(EC)

Драйвер: YM432

Поддержка форматов файлов: CDR, DWG, DXF, JPG, BMP, TIF, PCD и т.д.

Шаговый двигатель: 17HA803H-1A

Концевой датчик: механический

Габаритные размеры: 1400х750х950 мм

Вес: 75.2 кг

Основные технические характеристики водяного насоса XYH-075:

Электропитание: 220~240 В / 50 Гц

Мощность: 75 Вт

Максимальная высота подъема воды: 3.2 м

Производительность: 3200 л/ч

Максимальная температура воды: 35°С

Класс защиты: IPX8

Основные технические характеристики воздушного компрессора ACO-001А:

Электропитание: 220 В / 50 Гц

Мощность: 18 Вт

Давление: 0.020 МПа

Производительность: 38 л/мин

Диаметр выходного патрубка: 10 мм

Габаритные размеры:

Основные компоненты станка:

Лазерная трубка 60W

Принцип работы лазерной трубки СО2: с блока управления лазерного станка на блок питания лазерной трубки поступает информационный сигнал, который в самом блоке питания генерирует на выходе высоковольтные разряды разного напряжения, что и соответствует мощности реза (0-100%). При получении высоковольтного разряда, в трубке, в отсеке с СО2 газом генерируется лазерный луч на выходе трубки, то есть на катоде. Затем луч отражается поочередно от зеркал, на последнем, проходя через линзу фокусируется в очень тонкий и мощный луч , который, собственно и выполняет лазерный раскрой.









Система вентиляции

Данная система представлена качественным вентилятором FP-108 (EX-S1-B) мощностью 38W





Рабочее поле 600х400 мм

Состоит из сотовой платформы и платформы для установки ламелей. Станок оснащен подъемным механизмом стола.







Механическая система

Представлена ременным приводом и комбинированными направляющими (рельсы и валы)







Лазерная головка

Оснащена автоматическим продувом для предотвращения загрязнения











Шаговые двигатели

Качественные и мощные ШД обеспечивают высокую точности работы при максимальном ускорении





Система управления станком

Система RDC6445S(EC) - это система управления лазерным станком нового поколения, разработанная компанией RD Co., Ltd. Помимо традиционных для продуктов компании аппаратной стабильности и устойчивости к электрическим повреждениям, данная система работает под управлением усовершенствованного ПО, позволяющего хранить большее количество файлов, способна соединяться с ПК по USB2.0 или Ethernet.

      Кнопки управления станком



        Панель управления RuiDa



Механическая система открывания корпуса

Колесо для легкой транспортировки
