Шпиндель GDZ-125-4.5 125X290, 4.5 kw 12А ER25 водяное охлаждение

Шпиндель GDZ-125-4.5 125X290, 4.5 kw 12А ER25 водяное охлаждение

Высокоскоростной, высокоточный шпиндель для станков с ЧПУ

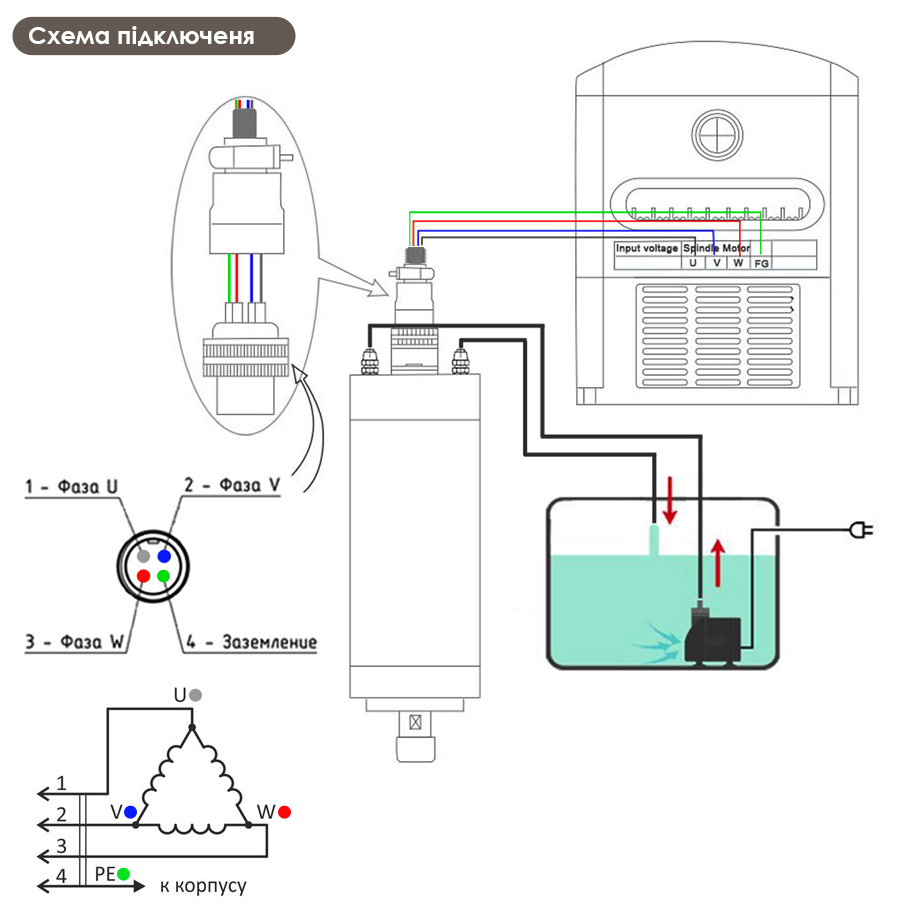

Шпиндель 4.5 кВт, 12 А с жидкостным охлаждением предназначенный для высокопроизводительного сверления, фрезерования, гравирования. Применяется на портальных фрезерных станках, деревообрабатывающих центрах, однако может использоваться и в других областях. Установка инструмента осуществляется ручным способом, с помощью  соответствующего цангового зажима, что позволяет использовать шпиндель в станках разной сложности для обработки материалов. Процесс охлаждения шпинделя осуществляется за счет циркуляции охлаждающей жидкости, что тем самим позволяет добиться оптимального температурного режима радиально-упорных подшипников и обеспечить длительный срок эксплуатации. Для управления работой  двигателем шпинделя необходимо использовать преобразователь частоты (инвертор). Подключения шпинделя к преобразователю частоты осуществляется с помощью разъема.

Примечание: Новый шпиндель или шпиндель, который не используется в течение длительного времени необходимо запускать медленно. Сначала запускать шпиндель в течение получаса, на 25% от максимальной скорости, а затем увеличить на 15 минут до 50% от максимальной скорости. И только потом увеличить скорость до максимальной. Во время всего рабочего процесса  необходимо проверять температуру шпинделя, если шпиндель будет становиться горячим - остановите работу.

Технические характеристики:

Мощность: 4.5 кВт;

Напряжение: 380 В;

Ток: 12 А;

Частота: 300 Гц;

Цанга: ER25;

Охлаждение: водяное (жидкостное);

Скорость: 24000 об/мин;

Подшипники: 2X7007С Р4, 2X7205С Р4

Диаметр: 125 мм;

Вес: 22.5 кг.

Преимущества и недостатки шпинделя с водяным охлаждением:

По мощности в сравнении с воздушными, шпиндели с жидкостным охлаждением имеют ощутимо меньшую стоимость. Размеры шпинделя боле компактны. Шпиндель работает с низким уровнем шума, при условии, что  режущий инструмент сам не производит сильного шума. Цилиндриче­ская форма  шпинделя и крепление хомутом позволяет легко регулирова­ть высоту шпинделя, и расширить возможности станка при работе с длинными фрезами и высокими заготовками.

К недостаткам можно отнести то, что у шпинделя с водяным охлаждением есть опасность появления коррозии внутри рубашки, это может вызвать попадания охлаждающей жидкости внутрь обмоток шпинделя с последующим выходом из строя. Для полноценной работы шпинделя с жидкостным охлаждением требуется дополнительное оборудование для остывания: насос, радиатор, трубки и расширительный бачок.

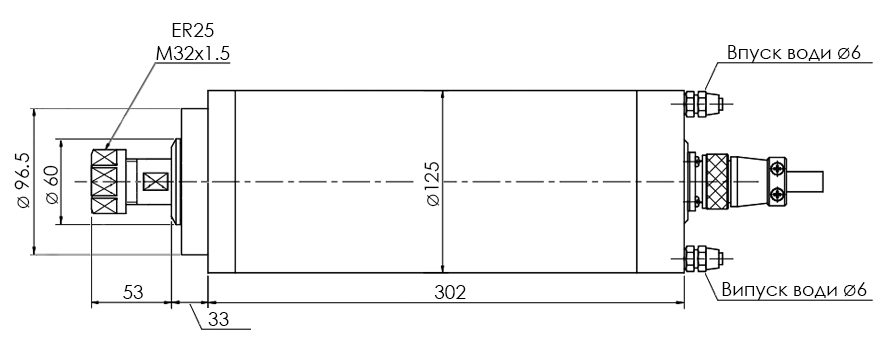

Размеры:

• Шпиндель GDZ-125-4.5 125X290 (1 шт.)
• 4-х контактный разъем для шпинделя (1 шт.)
• Цанга ER25 (1 шт.)
• Гайка ER25 (1 шт.)
• Ключ под цанговый патрон ER25 (1 шт.)

Кронштейн 125 мм

Цанговые патроны

Радиально-упорные подшипники для шпинделей

Набор цанг ER25 16 штук 1-16

Инвертор (частотник) 5,5KW 0-600Hz 380V три фазы

Цанговый ключ ER25UM
