Линейный модуль FG20-400, ход 400 мм, под двигатель NEMA23 (57 мм), платформа 180×180 мм, ШВП SFU2005-C7

Линейный модуль FG20-400 прецизионный узел линейного перемещения с шариковым винтом SFU2005-C7, предназначенный для систем автоматизации, ЧПК-оборудования, позиционирования, сборочных и производственных комплексов. Модуль обеспечивает плавное и точное перемещение рабочей платформы благодаря использованию двух линейных направляющих HGR20, четырех кареток HGH20 и шарикового винта диаметром 20 мм.

Основа модуля изготовлена из конструкционной стали марки 45, что обеспечивает высокую жесткость конструкции и устойчивость к деформациям при работе под нагрузкой. Рабочая платформа размером 180х180 мм позволяет устанавливать разнообразное технологическое оборудование, устройства позиционирования, инструменты или заготовки.

Модуль комплектуется кульковим гвинтом SFU2005 класса точности C7 с шагом 5 мм, что обеспечивает точность позиционирования до ±0,05 мм. Конструкция предусматривает установку шагового двигателя с фланцем NEMA 23 (57 мм).

FG20-400 может использоваться как отдельная линейная ось или как складная многовесных систем перемещения в оборудовании с числовым программным управлением, роботизированных комплексах и автоматизированных производственных линиях.

Преимущества линейного модуля FG20-400:

• Высокая жесткость конструкции благодаря стальной основе из стали марки 45.

• Прецизионное позиционирование до ±0,05 мм благодаря шариковому винту SFU2005 класса точности C7.

• Плавное и стабильное перемещение благодаря двум линейным направляющим HGR20 и четырем кареткам HGH20.

• Большая рабочая платформа размером 180х80 мм для установки оборудования, оснащения или заготовок.

• Высокая грузоподъемность – до 300 кг при горизонтальном расположении нагрузки.

• Совместимость с шаговыми двигателями NEMA 23 (57 мм).

• Шариковый винт обеспечивает минимальный люфт и высокую повторяемость перемещений.

• Подходит для построения одновесных и многовесных систем автоматизации.

• Может использоваться в станках с ЧПУ, роботизированных комплексах, системах подачи, автоматических линиях и позиционирующем оборудовании.

Характеристики:

• Модель: FG20-400

• Тип: линейный модуль с шариковым винтом (ШВП)

• Рабочий ход: 400 мм

• Материал основания: сталь 45

• Ширина основи: 180 мм

• Общая длина: 727 мм

• Высота модуля: 98 мм

• Размер рабочей платформы: 180х180 мм

• Линейные направляющие: HGR20 (2 шт)

• Каретки: HGH20 (4 шт)

• Модель ШВП: SFU2005-C7

• Диаметр ШВП: 20 мм

• Крок ШВП: 5 мм

• Класс точности ШВП: C7

• Точность позиционирования: ±0,05 мм

• Максимальная горизонтальная нагрузка: до 300 кг

• Максимальная вертикальная нагрузка: до 40 кг

• Совместимый двигатель: NEMA 23 (57 мм)

• Вес: 40 кг

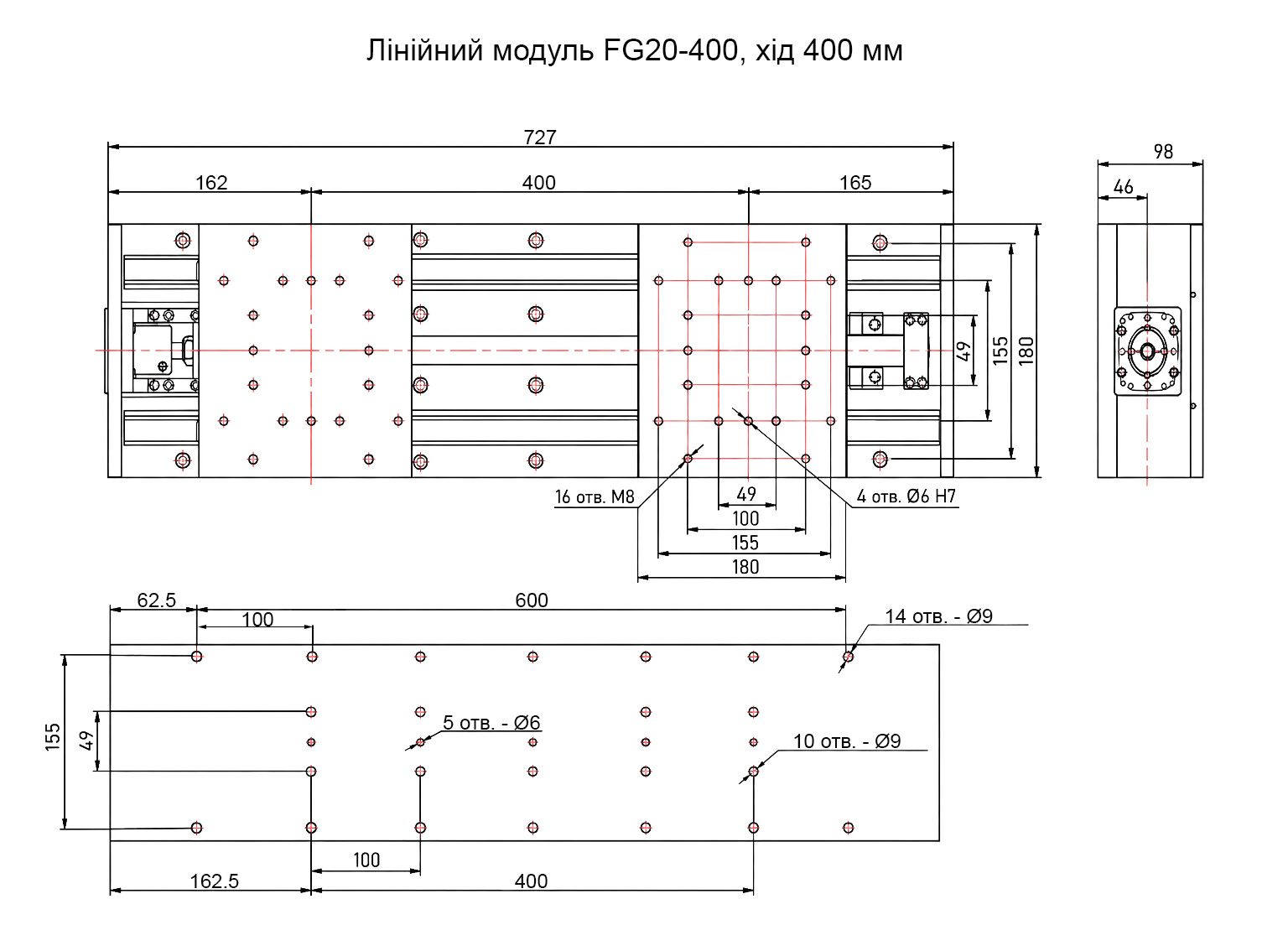

Чертеж изделия:

• Линейный модуль FG20-400, ход 400 мм - 1шт
