Автономный контроллер DDCS V4.1, 3 оси управления для ЧПУ станков

DDCS V4.1 — это автономный контроллер для систем числового программного управления (ЧПК), предназначенный для управления трехосельными фрезерными, гравировочными и деревообработочными станками. Контроллер работает без постоянного подключения к компьютеру и поддерживает выполнение G-code программ направления с USB-накопителя или через Ethernet-подключение. Система построена на базе ARM9 процессора и FPGA-алгоритмов, где ARM отвечает за интерфейс пользователя и анализ G-кода, а FPGA обеспечивает генерацию высокоточных импульсов управления приводами. Такая архитектура позволяет получить стабильную работу, точное позиционирование осей и плавное движение даже при выполнении сложных траекторий с большим количеством коротких сегментов.

Контроллер поддерживает работу с шаговыми двигателями и сервоприводами через сигналы STEP/DIR в Differential Mode или Double Pulse Mode. Максимальная частота импульсного сигнала составляет до 500 кГц на каждую ось, позволяющую использовать DDCS V4.1 в высокоскоростных системах ЧПУ. Поддерживается линейная интерполяция по 2-3 осям и круговая интерполяция по двум осям. Контроллер совместим со стандартным Fanuc G-code и поддерживает работу с популярными CAD/CAM приложениями, включая ArtCam, MasterCam, Fusion 360, Aspire, JDSoft SurfMill и другими системами подготовки управляющих приложений.

Контроллер оснащен 7-дюймовым TFT дисплеем с разрешением 1024×600 и 18 функциональными клавишами для управления станком без использования внешнего ПК. Контроллер поддерживает функции ручного перемещения осей (Jog), работу с MPG-пультом, измерение длины инструмента, работу с датчиками, симуляторию траектории, запуск программы из конкретной строчки и восстановление работы после аварийного отключения или потери питание. Для подключения периферии и драйверов в комплекте предусмотрена плата коммутации PORT FOR DDCSV3.1/V4.1 с клеммными колодками и DB37 интерфейсом. Плата обеспечивает удобное подключение драйверов осей, конечных датчиков, шпинделя, аварийной остановки и цифровых входов/выходов.

Контроллер поддерживает два режима управления шпинделем: аналоговый выход 0–10V для работы с частотными преобразователями VFD и режим Servo Spindle через импульсное управление. DDCS V4.1 поддерживает функции Pause Breakpoint, Power-Cut Recovery Breakpoint и Loaded Breakpoint, что позволяет продлить обработку после остановки или выключения питания. Для повышения безопасности реализована настройка плавного торможения при аварийной остановке ESTOP, что помогает избежать потери позиции и механических повреждений станка.

Особенности:

• Автономная работа без компьютера
• Поддержка 3 осей управления
• ARM9 + FPGA архитектура
• Linux-basad система управления
• Differential Mode и Double Pulse Mode
• Частота импульсов до 500 кГц
• Поддержка шаговых двигателей и сервоприводов
• Линейная и круговая интерполяция
• 7" TFT дисплей 1024×600
• USB Flash и Ethernet подключение
• Поддержка Fanuc G-code
• Неограниченный размер G-code файлов
• Поддержка MPG-пульта
• Поддержка Probe и Tool Length Measurement
• Симуляция траектории обработки
• Запуск из конкретной строчки приложения
• Восстановление после потери питания
• Аналоговое управление шпинделем 0–10V
• Поддержка Servo Spindle
• Изолированные цифровые входы и выходы
• Многоязычный интерфейс
• Плата коммутации в комплекте

Функции управления:

• Ручное перемещение отдельных осей
• Совместное перемещение нескольких осей
• Перемещение на заданное расстояние кнопками панели
• Запуск обработки из выбранной строчки программы
• Поиск ближайшей точки исполнения
• Поддержка плавающей и фиксированной установки инструмента
• Установка угловой точки
• Измерение длины инструмента
• Центрирование по осям X и Y
• Режими обробки Масивна обробка деталей
• Последовательная отделка
• Плоскостная фрезеровка
• Цилиндрическая фрезеровка
• Корректировка смещения осей X, Y, Z и A

Работа с памятью и файлами:

• Встроенная память: 1 ГБ
• Поддержка загрузки G-кода с USB-накопителя
• Поддержка больших файлов без ограничения размера
• Передача файлов через сетевой порт Ethernet

Восстановление работы:

• Восстановление после паузы
• Восстановление после отключения питания
• Восстановление после перезапуска программы
• Поддержка нескольких нулевых точек детали
• Сохранение и загрузка координат нулевой точки

Моделирование обработки:

• Предварительный просмотр траектории движения
• Масштабирование траектории при просмотре
• Проверка программных ограничений
• Возможность паузы при моделировании
• Продление работы с места остановки

Дополнительные особенности:

• Улучшенный алгоритм планирования движения для более плавной работы на мелких сегментах
• Настраиваемая погрешность контура для более точной траектории
• Поддержка международного кодирования языков
• Возможность использования практически любого языка интерфейса
• Поддержка только конечных выключателей типа NPN

Области применения:

• Фрезерные ЧПУ станки
• Гравировочные станки
• CNC Router системи
• Деревообработочные станки
• Станьте для пластика и композитов
• Верстаты для обработки алюминия
• Самодельные CNC системы
• Модернизация станков Mach3
• Обучающие ЧПУ комплексы
• Промышленные CNC системы

Технические характеристики:

Модель: DDCS V4.1

Количество осей: 3

Основной процессор: ARM9

Алгоритмический процессор: FPGA

Операционная система: Linux

Минимальный ток питания: 0,5 А

Тип приводов: шаговый / сервопривод

Тип выходов: дифференциальный / двойной импульс

Частота импульсов: до 500 кГц

Дисплей: 7" TFT

Разрешение: 1024×600

Память контроллера: 1 ГБ

Входи: 18 изолированных

Выходы: 3 изолированных

Аналоговый выход управления шпинделем: 0–10 В

Интерфейсы: USB, Ethernet

Поддержка MPG: Так

Поддержка Probe: Так

Формат файлов: Fanuc G-code

Питание системы: 24 В (DC)

Питание IO: 24 В (DC)

Тип конечных датчиков: NPN

Монтаж платы DIN-рейка: C45

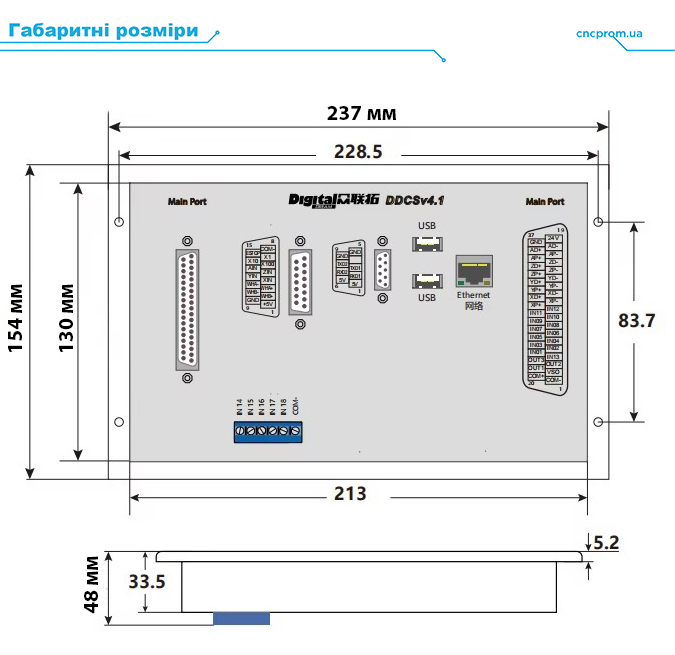

Габаритные размеры контроллера: 237х154х48 мм

Вес комплекта: 1,8 кг

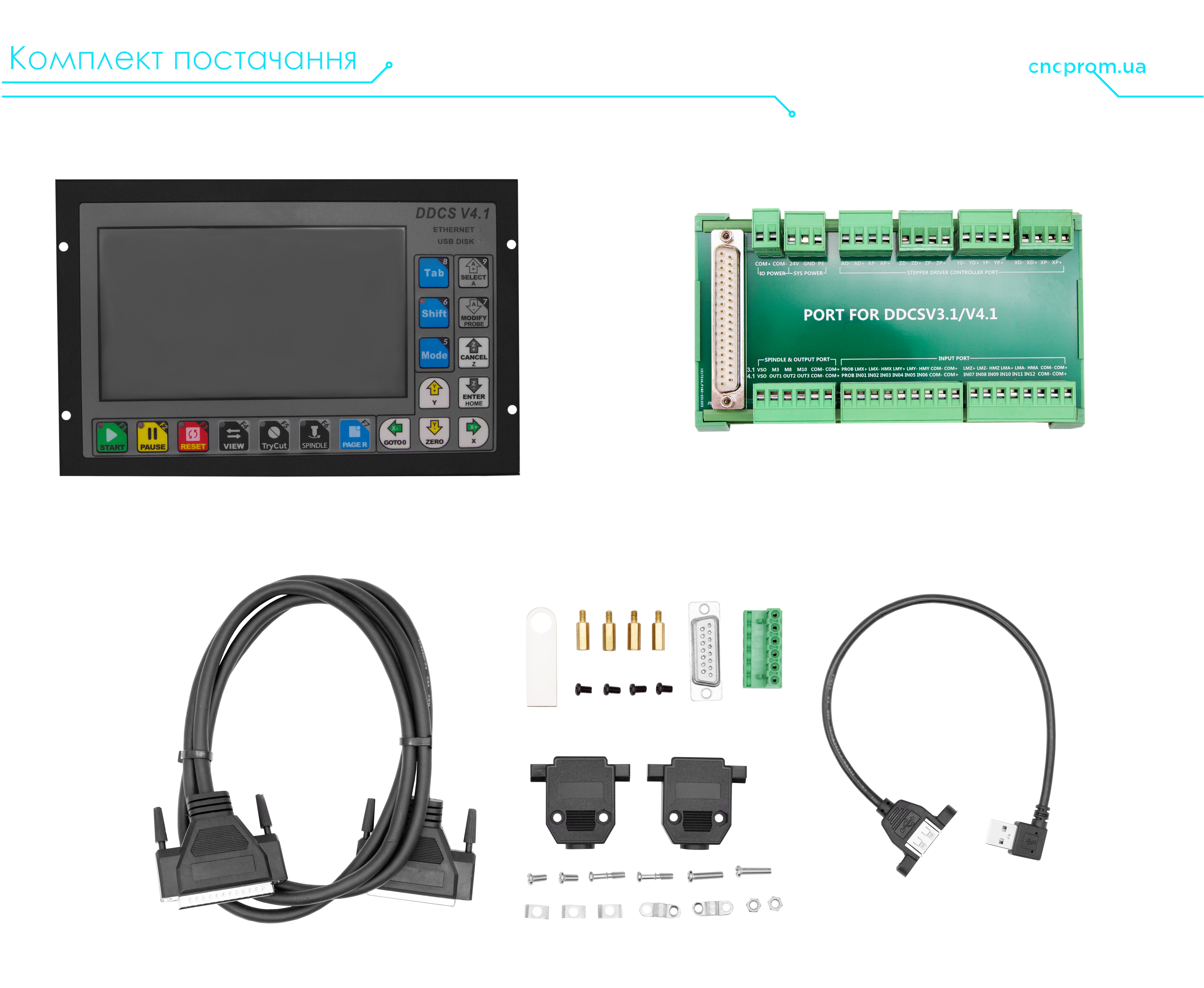

• Контролер DDCS V4.1 (1 шт.)

• Плата коммутации PORT FOR DDCSV3.1/V4.1 (1 шт.)

• Кабель DB37 (1 шт.)

• USB-удлинитель (1 шт.)

• USB Flash накопичувач (1 шт.)

• Монтажные элементы

• Алюминиевый профиль
• Блоки питания
• Гнучкі муфти
• Гнучкий кабель канал
• Станьте с ЧПУ
