Контроллер Ruida RDC8445S с панелью управления для CO2 лазерного станка

Комплект контроллера Ruida RDC8445S и панель управления RDPA8445S — современная DSP система управления нового поколения для CO2 лазерных гравировочно-режущих станков, предназначенная для профессионального и промышленного использования. Комплект включает основную управляющую плату RDC8445S и внешнюю операторскую панель RDPA8445S, обеспечивая полный автономный контроль над лазерным оборудованием без необходимости постоянного подключения к компьютеру.

Контроллер построен на новой аппаратной платформе Ruida с повышенной стабильностью работы, увеличенным объемом памяти и расширенными сетевыми возможностями. Поддерживает автономную работу благодаря встроенной памяти 1 GB, а также подключение через USB, Ethernet 10/100M и Wi-Fi (режимы STA/AP). Совместим с программным обеспечением RDWorks V8, поддерживает интеграцию с AutoCAD, CorelDraw и AI plug-in.

Система поддерживает 4 оси управления (X/Y/Z/U), 2 независимых лазерных канала, работу с одной или двумя лазерными головами, функции автофокусировки, ротационной оси, Z-axis linkage, U-axis feeding, а также режимы широкоформатной обработки, смещения двойной головы и обработки крупногабаритных заготовок.

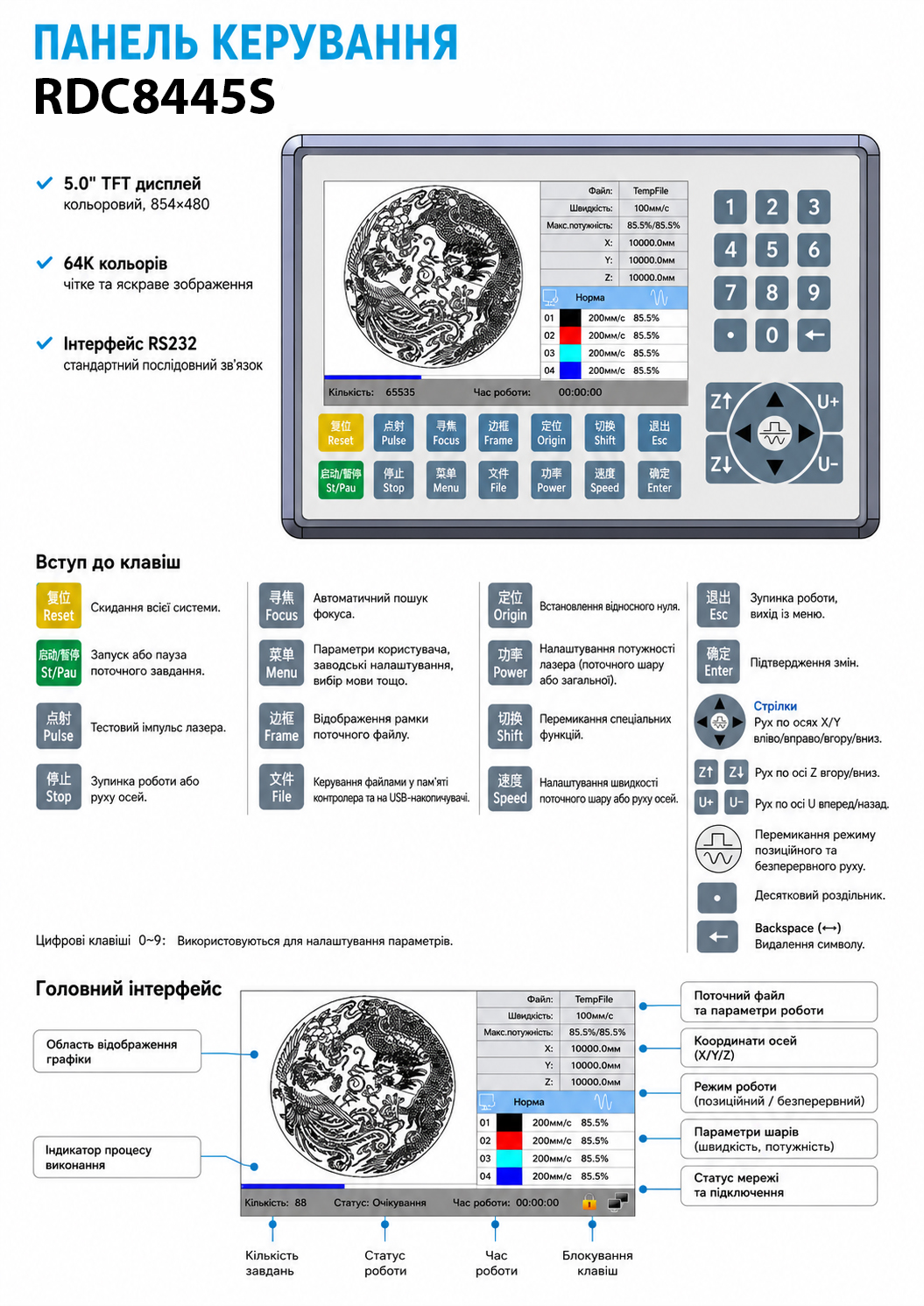

Панель RDPA8445S оснащена цветным дисплеем и кнопочным интерфейсом для быстрого доступа ко всем основным функциям: запуск, пауза, стоп, ручное позиционирование, настройка мощности, скорости, запуск кадра, импульсный тест и управление файлами с USB-накопителя.

Технические характеристики:

Модель контролера: Ruida RDC8445S (ES)

Модель панели: RDPA8445S (PANEL)

Тип: DSP контроллер для CO2 лазерных станков

Поддержка осей: 4 (X/Y/Z/U)

Максимальная частота импульсов: 400 KHz

Количество каналов управления лазером: 2

Точность позиционирования: ±0.5 импульса

Внутрішня пам’ять: 1 ГБ

Интерфейсы: USB, Ethernet, Wi-Fi, HMI

Поддержка вращающаяся ось: так

Функции гравировки: плоскостное, градации серого, 3D

Поддержка лазеров: CO2 стеклянные трубки, CO2 RF, fiber, UV

Функция виртуальной печати: так

Дистанционное обновление прошивки: так

Языки интерфейса: 16 языков, включая английский, немецкий, испанский, французский, японский, корейский, русский

Совместимое ПО: RDWorks V8

Поддерживаемые форматы файлов: PLT, DXF, AI, DST и другие

Поддержка импорта и обработки графических файлов: так

Автономная работа без ПК: так

Автоматическая фокусировка: так

Поддержка двойной лазерной головы: так

Поддержка смещения двойной головы: так

Поддержка широкоформатной обработки: так

Синхронная подача по оси U: так

Синхронная работа оси Z: так

Режимы подключения Wi-Fi: STA / AP

Защита системы: аппаратная и программная защита

Габаринти размеры панели: 200х125х42 мм

Габаритные  размеры контроллера: 181х117х33 мм

Вес комплекта: 1 190 кг

Пример применения:

Схема подключения:

• Контроллер Ruida RDC8445S с панелью управления для CO2 лазерного станка (1 шт.)
