Световая завеса безопасности ZT0820 24V DC (8 лучей, шаг 20 мм), инфракрасный барьер защиты оператора

Световая завеса безопасности ZT0820

Световая завеса безопасности ZT0820 — это оптоэлектронное защитное устройство, предназначенное для контроля опасной зоны промышленного оборудования и мгновенного обнаружения стороннего вмешательства в рабочую область. Устройство формирует невидимое инфракрасное защитное поле между передатчиком и приемником и обеспечивает автоматическую остановку оборудования при прерывании хотя бы одного светового луча. Модель используется для повышения безопасности оператора без установки физических ограждений, сохраняя свободный доступ к рабочей области.

Принцип работы:

Система состоит из двух модулей — передатчика и приемника. Передатчик формирует 8 инфракрасных лучей с шагом 20 мм, которые постоянно контролируются приемником. В нормальном режиме все лучи проходят без помех. При попадании любого объекта в защитную зону хотя бы один луч прерывается, после чего система мгновенно формирует сигнал на остановку оборудования из-за безопасных выходов OSSD.

Назначение:

Световая петля ZT0820 применяется для защиты персонала в зонах повышенной опасности:

• прессы и штамповочное оборудование
• станки с ЧПУ
• автоматические производственные линии
• упаковочные машины
• конвейерные системы
• роботизированные комплексы

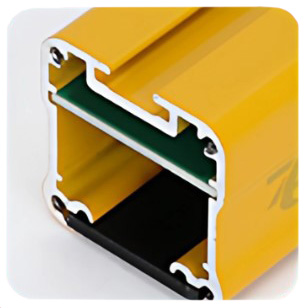

Потовщена оболонка

• Толстый корпус из алюминиевого сплава
• Ударопрочный и устойчивый к падениям
• Делает устройство более прочным и долговечным

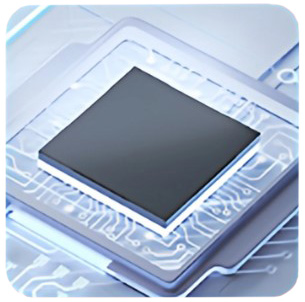

Умный чип

• Миллисекундная скорость реагирования
• Обеспечивает безопасную и стабильную работу
• Помогает избегать перебоев в производстве

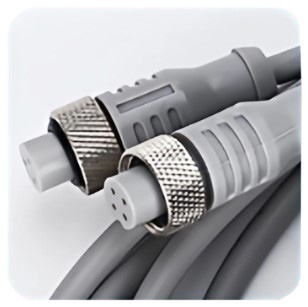

Толстая экранированная проволока

• Экранированный провод с толщиной экрана 5 мм
• Защищает от помех двигателя
• Подходит для работы в любой среде

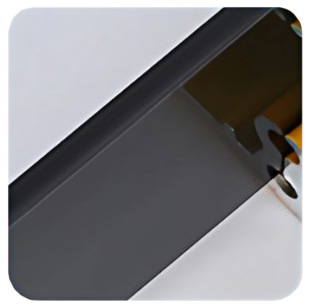

Утолщенное светопроницаемое зеркало

• Линза толщиной 1,8 мм
• Уменьшает воздействие солнечного света
• Помогает избегать помех от внешнего освещения

Преимущества:

• бесконтактная защита оператора
• мгновенный отклик на прерывание луча
• высокая точность обнаружения объектов
• компактный и прочный алюминиевый корпус
• стабильная работа в промышленных условиях
• простая установка и настройка
• LED индикация состояния работы
• совместимость с большинством систем промышленной автоматики
• высокая помехоустойчивость сигнала
• повышение уровня безопасности без ограничения доступа к области работы

Технические характеристики световой завесы:

Модель: ZT202M08NC
Количество оптических осей (лучей): 8
Расстояние между лучами:  20 мм
Общая высота: 209 мм
Высота защитной зоны: 140 мм
Рабочее напряжение: DC 24V ±20%
Сопротивление изоляции: ≥ 100 MΩ
Тип выхода: транзисторный NPN + PNP
Время отклика: < 20 мс
Область срабатывания (дальность обнаружения): 0.2 – 2 м
Рабочая температура: -10 ~ +55 °C
Влажность среды: ≤ 85% (при 20°C)
Выходной ток: ≤ 200 mA
Мощность: < 15 W
Устойчивость к световым помехам: 10000 Lux (угол падения > 5°)
Степень защиты: IP65
Размер сечения корпуса: 29 × 30 мм
Материал корпуса: алюминиевый профиль
Вес: 680 г

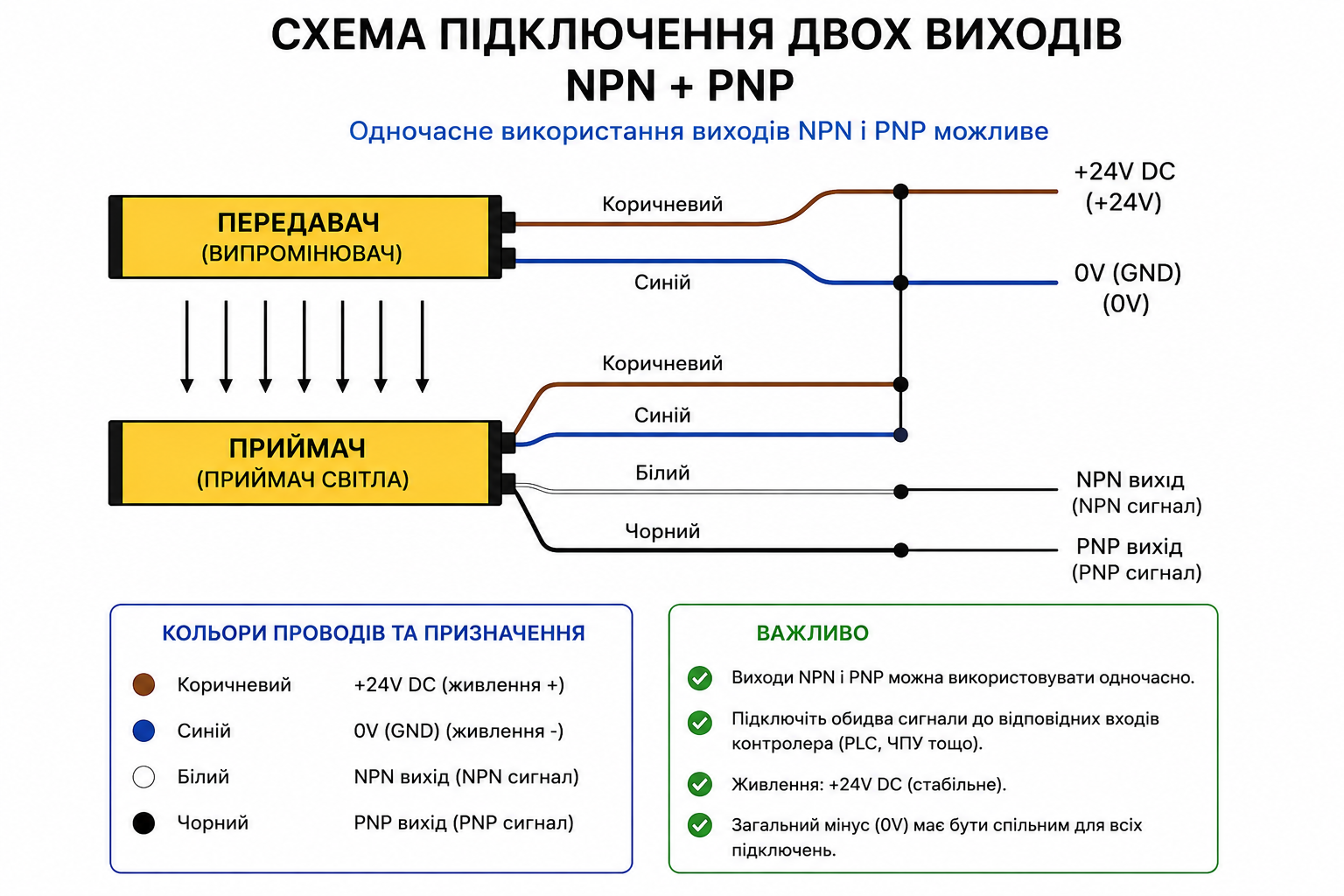

Схема подключения:

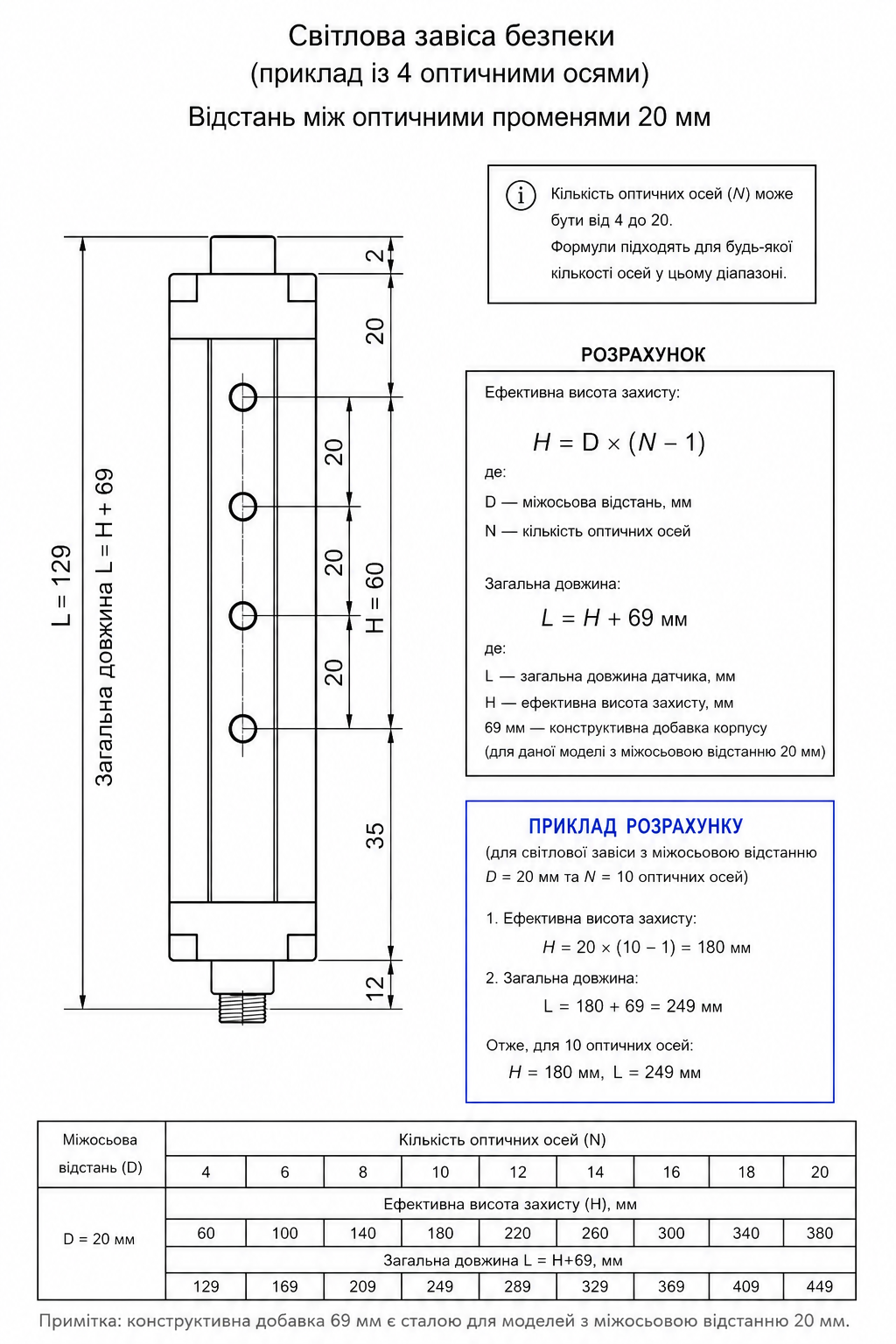

Чертеж изделия:

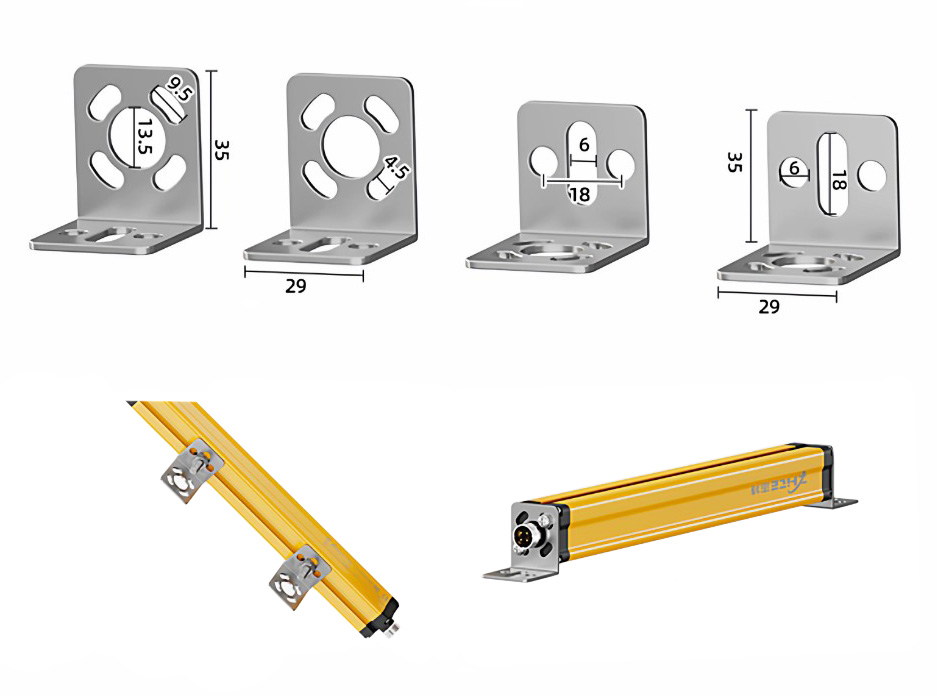

Крепление:

• Световая завеса безопасности ZT0820 24V DC (8 лучей, шаг 20 мм), инфракрасный барьер защиты оператора - 1шт
