48V 1500W бесколлекторный электродвигатель BLDC

48V 1500W 3-х фазный бесщеточный электродвигатель постоянного тока  BLDC

Бесколлекторный электродвигатель постоянного тока (BLDC) предназначен для использования в составе электроприводов различного назначения. Работает от напряжения 48 В, имеет номинальную мощность 1500 Вт и обеспечивает стабильную работу в длительном режиме.

Двигатель выполнен в металлическом корпусе с алюминиевыми ребрами охлаждения, что обеспечивает эффективный отвод тепла во время эксплуатации. Конструкция предусматривает жесткое крепление к основанию и стандартный выходной вал для подключения к механическим узлам. Подключение осуществляется через силовые кабели и разъем для датчиков Холла.

Бесколлекторная технология исключает наличие щеток, что уменьшает износ, повышает надежность и обеспечивает стабильные рабочие характеристики. Для работы двигателя необходимо использование внешнего контроллера BLDC.

Оснащений трьома датчиками Холла с фазовым сдвигом 120° электрических, что обеспечивает точную коммутацию в 6-тактном режиме. При 8 полюсах (4 парах) переключение Холлов происходит через 60° электрических (15° механических).

Обозначение кабелей подключения:

	3 фазы двигателя	Подключаются к 3-х полюсам двигателя
	Датчики Холла (Hall sensor)	Красный и черный - провода питания (5 вольт); зеленый, синий, желтый - сигнальные провода

Характеристики:

Тип двигателя: бесщеточный BLDС

Номинальное напряжение DC: 48 В

Номинальная мощность: 1500 Вт

Номинальная скорость: 2800 об/мин

Количество полюсов: 8 (4 пари)

Количество контактов подключения: 5+3

Длина вала двигателя: 53 мм

Диаметр вала: 16 мм

Шпоночный паз: 20х5 мм

Расстояние между отверстиями для крепления по длине: 78 мм

Расстояние между отверстиями для крепления шириной: 146 мм

Диаметр отверстия под крепежные болты: 10х20 мм

Защита: IP54

Крыльчатка принудительного охлаждения

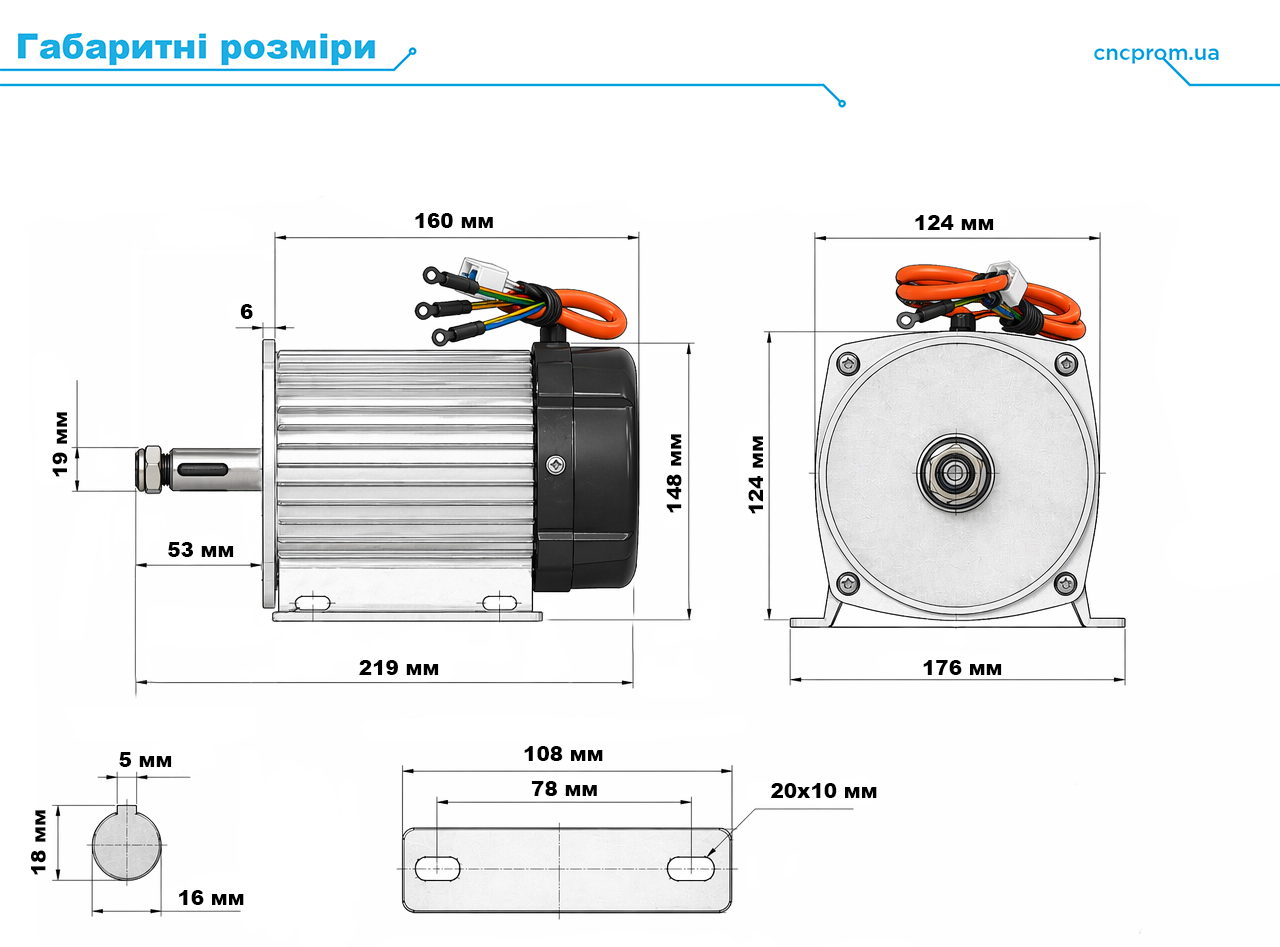

Общие размеры:

Длина: 219 мм

Ширина: 176 мм

Высота: 148 мм

Вес: 5.66 кг
