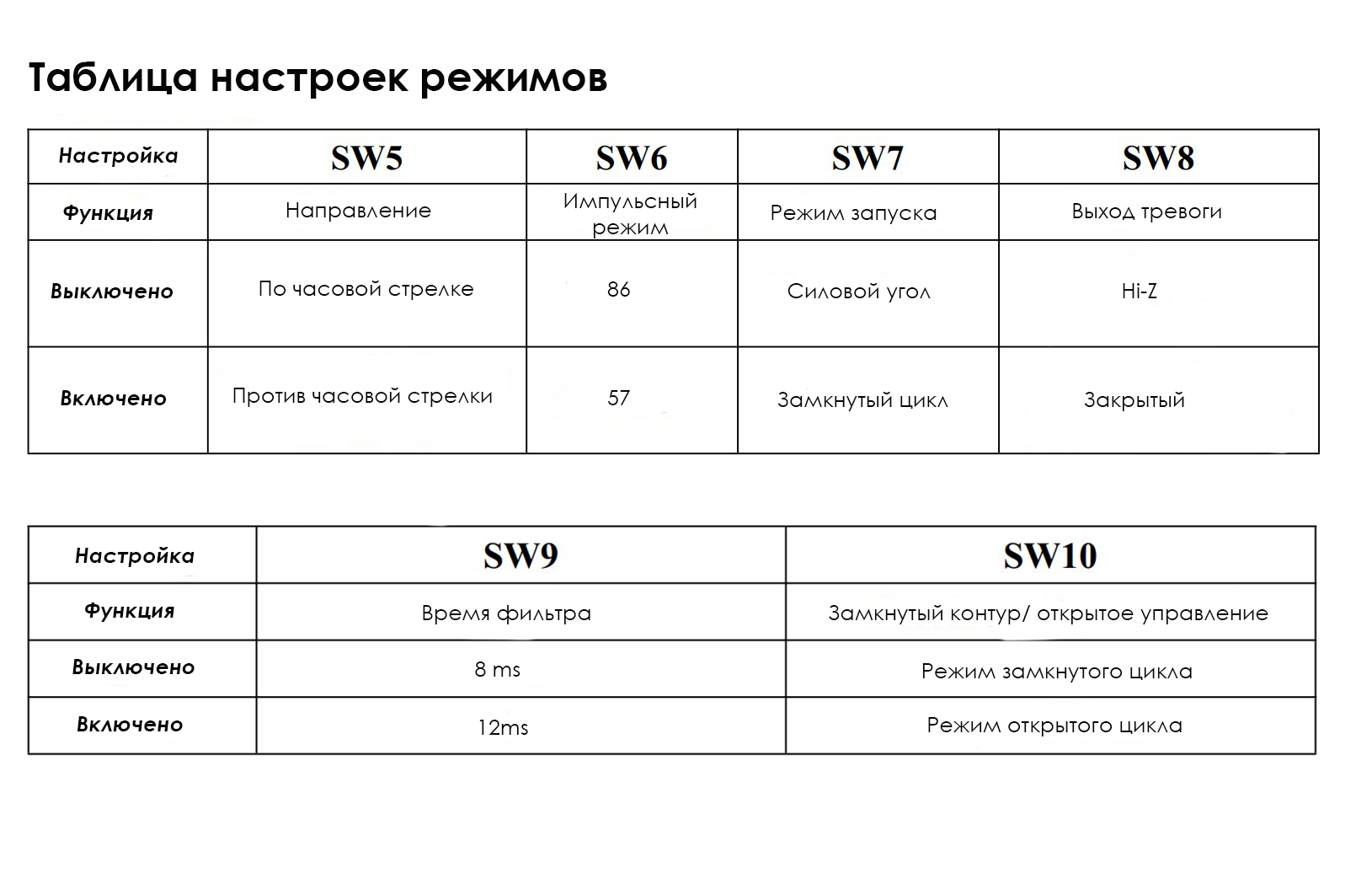

Драйвер сервопривода переменного тока ZDM-2HA860AJWL-Х – драйвер нового поколения, используемый для управления шаговым двигателем с обратной связью или обычным шаговым двигателем серии 86 (выбор с помощью переключателя DIP).
Эта модель полностью решает проблему потери шагов, свойственную традиционным шаговым двигателям с разомкнутым контуром.
Кроме того, в случае постоянной погрузки двигателя, серводрайвер выдает сигнал тревоги. Он может управлять шаговыми двигателями серий 57 и 86.
Драйвер оснащен интерфейсом RS232. Драйвер ZDM-2HA860AJWL-Х с замкнутым циклом может быть установлен на различное оборудование и приборы автоматизации. В данной модели предусмотрен встроенный вентилятор для охлаждения. Цифровой дисплей не входит в комплектацию.

Особенности ZDM-2HA860AJWL-Х:

• Использование усовершенствованной технологии векторного управления с обратной связью (двигатель работает более плавно с более высокой точностью)
• Два метода управления: точное управление положением и скоростью для требовательных приложений
• Схема защиты: перегрев; Перегрузка по току; перенапряжение; превышение скорости; разрыв в позициях
• Высокая динамическая способность реагирования, сокращение времени разгона и торможение двигателя
• Оптически изолированные: входной и выходной сигналы
• Функция: отслеживания ошибок
• Функция: высокий крутящий момент
• Защитная функция: защита сигнализации допуска

Технические характеристики:

Модель: ZDM-2HA860AJWL-Х

Количество фаз: 2

Широкий диапазон тока привода: от 0,4 до 8,2 А/фаза

Входное напряжение: DC 24~110 В или AC 18~80 В

Совместимый двигатель: NEMA34 с энкодером (с крутящим моментом 5N. m, 8.5N. m, 12.5N. m)

Частота импульсов входного сигнала: 0~200 кГц

Количество режимов микрошага: 15 (максимум 40000 имп/об)

Входное напряжение управления: АС 5-24 V

Разрешение энкодера (значение по умолчанию): 1000 имп/об

Поддерживаемые сигналы: STEP/DIR

Способ охлаждения: радиатор + вентилятор

Окружающая среда: избегать запыленности, масляного тумана и агрессивных газов

Температура воздуха окружающей среды во время работы: 0...+70 °C

Температура хранения: -20...+80 °С

Влажность воздуха во время работы: 40~90%

Поддерживаемые сигналы: STEP/DIR

Вес: 0,495 г

Габаритные размеры:

Схема подключения интерфейса управляющего сигнала

Сигнализация неисправностей и частота мерцания светодиода

• Драйвер ZDM-2HA860AJWL-X (1 шт.)
