Блок розжига DY10 - высоковольтный источник питания, который применяется в станках на основе трубки СО2 номинальной мощностью 75-90 Вт (Reci W1 и W2 или аналоги) для создания электроразрядов, необходимых для генерации лазерного луча внутри колбы. Настройка тока производится подстроечным винтом, находящимся на боковой грани корпуса. Данная модель не оснащена дисплеем, поэтому для отслеживания значение выходного тока необходимо подключать внешний амперметр (подключается к катоду).

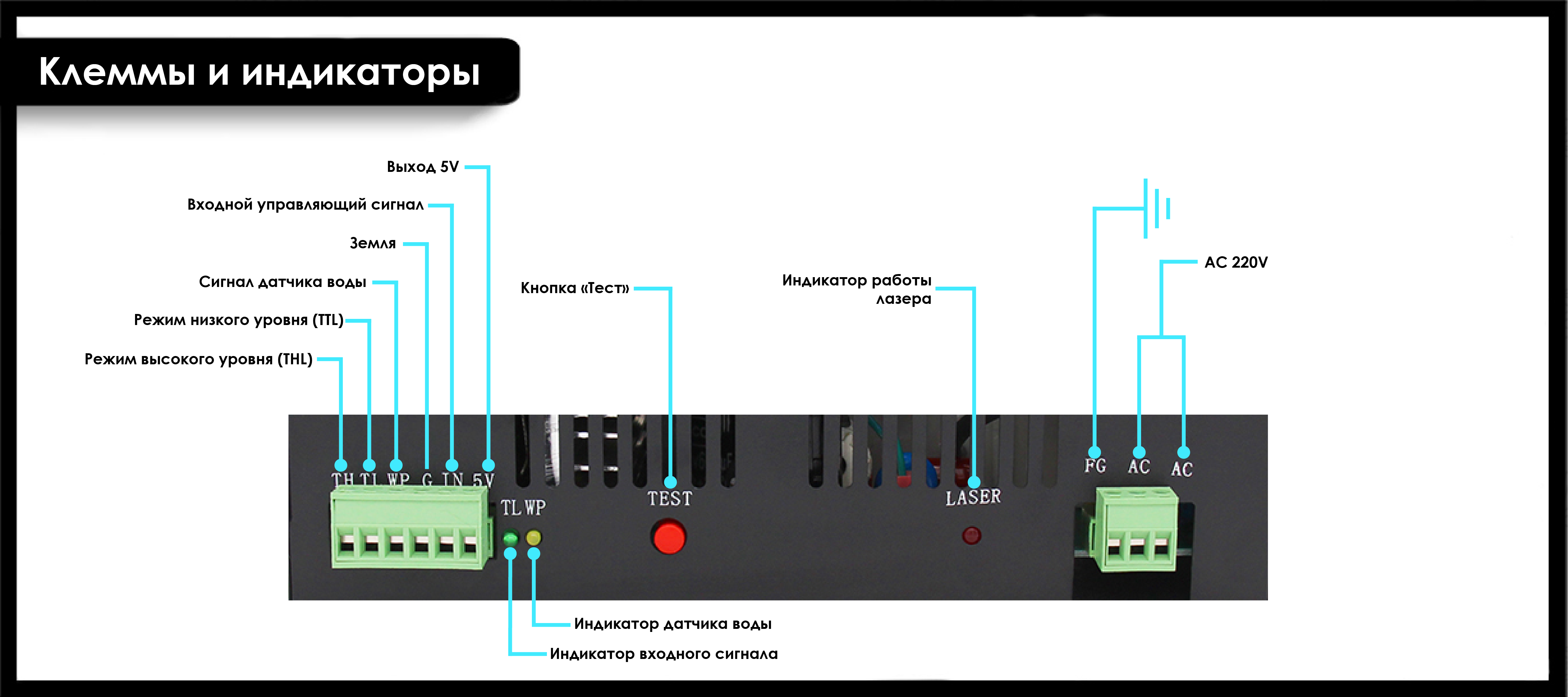

Устройство имеет металлический корпус, являющийся пассивным радиатором. В качестве активного охлаждения используется вентилятор 80х80 мм, который расположен внутри корпуса и предотвращает перегрев трансформатора и электронных компонентов. Отвод тепла происходит через вентиляционные отверстия. Блок имеет две клеммы: 3-контактная предназначена для подключения электропитания и заземления, 6-контактная для подключения управляющих проводов.

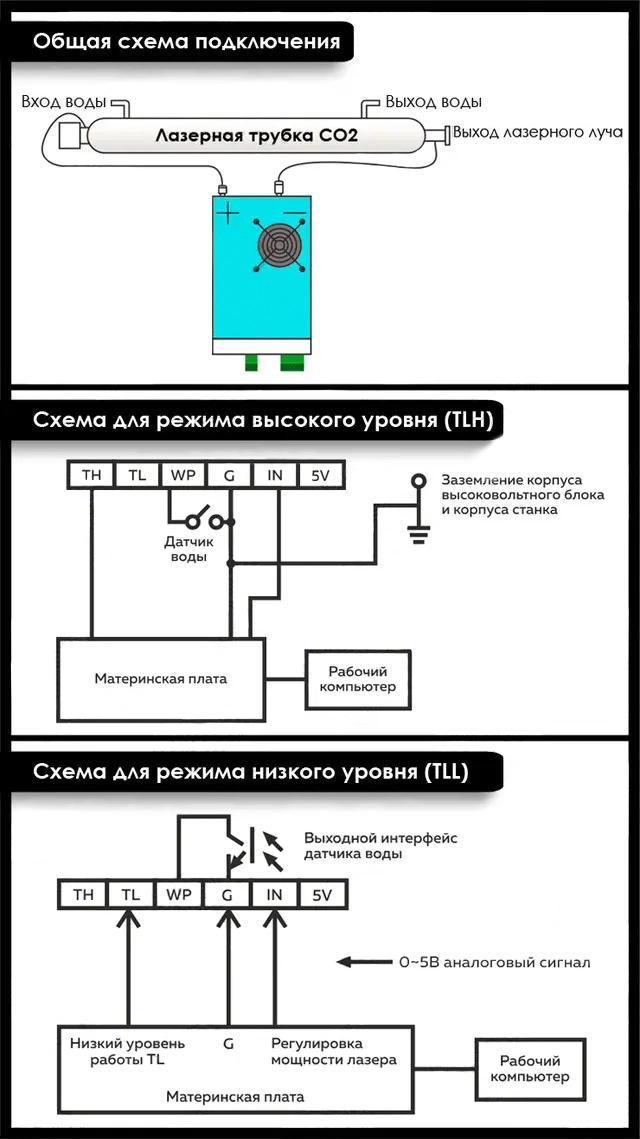

Принцип работы: с помощью контроллера подается управляющий сигнал на блок розжига. В зависимости от поступившего сигнала источник питания подает требуемое напряжение и силу тока на лазерную трубку, что приводит к возбуждению газовой среды и генерации лазерного излучения.

Применение: станки на основе лазерной трубки CO2

Особенности:

• Высокое качество изделия

• Высокая эффективность

• Быстрая реакция на сигналы

• Наличие подстроечного резистора для регулировки силы тока

• Возможность подключения внешнего потенциометра

• Наличие кнопки "ТЕСТ" (принудительный розжиг излучателя без «разрешения» контроллера)

• Выходная мощность лазера может регулироваться аналоговым сигналом 0-5 В или сигналом от управляющей платы

• Функция защиты от обрыва цепи

• Функция защитного отключения по сигналу датчика потока жидкости и системы вентиляции

• Совместимость с лазерными трубками СО2 разных производителей

• Простота в установке

• Длительный срок службы

 Технические характеристики:

Серия: DY

Модель: DY10

Поддерживаемая мощность лазерной трубки: 75-90 Вт (Reci W1,W2 или аналоги)

Электропитание: 220 В переменный ток (AC) ±10%; 50 Гц / 60 Гц

Максимальная входная мощность: 450 Вт

Максимальный входной ток: 5 А

Максимальное выходное напряжение: 35 кВ

Максимальный выходной ток: 24 мА

КПД: ≥90% (при полной загрузке)

Скорость ответа: ≤1 мс (время от момента подачи сигнала переключения, до момента, когда выходной ток поднимается до 90% от установленного)

Управление: THL, TLL

Средняя наработка на отказ: ≥10000 часов

Дисплей: отсутствует

Разъем для подключения внешнего потенциометра с дисплеем: нет

Тип охлаждения: принудительное воздушное

Температура окружающей среды: -10...+40 °С

Влажность окружающей среды: ≤90%

Вес: 2.165 кг

• Блок питания высокого напряжения для лазерной трубки CO2 DY10 75-90 Вт
• Высоковольтный кабель длиной 2 м с разъемом (1 шт.)
