Драйвер Leadshine DMA860H , 5.6А, 18-80 VАC, цифровой, для двухфазного шагового двигателя

Драйвер для шагового двигателя DMA860H 6.0 A

Leadshine DMA860H - высокопроизводительный микрошаговый драйвер на основе технологии цифрового DIP-регулирования, который применяется для управления двухфазными и четырехфазными шаговыми двигателями с фланцем от NEMA 17 (42 мм) до NEMA 34 (86 мм).

Устройство имеет 16 режимов деления шага с максимальным показателем 40 000 шагов на оборот (с помощью DIP-переключателей). Микрошаг позволяет работать двигателю с высокой плавностью, меньшей вибрацией и низким уровнем шума. Настройка рабочего выходного тока осуществляется при помощи DIP-переключателей в диапазоне от 2.0 А до 7.2 А (пиковые показатели), что удовлетворяет требования большинства двигателей на рынке.

Драйвер имеет функцию плавного пуска (без "скачков" при включении) и снижения тока холостого хода. DMA860H имеет защиты от перенапряжения, перегрузки по току и короткого замыкания. Отвод тепла от внутренних компонентов драйвера осуществляется за счет радиатора и вентилятора.

Особенности:

• Высокое качество изделия

• Высокая стабильность работы

• Цифровая технология DIP

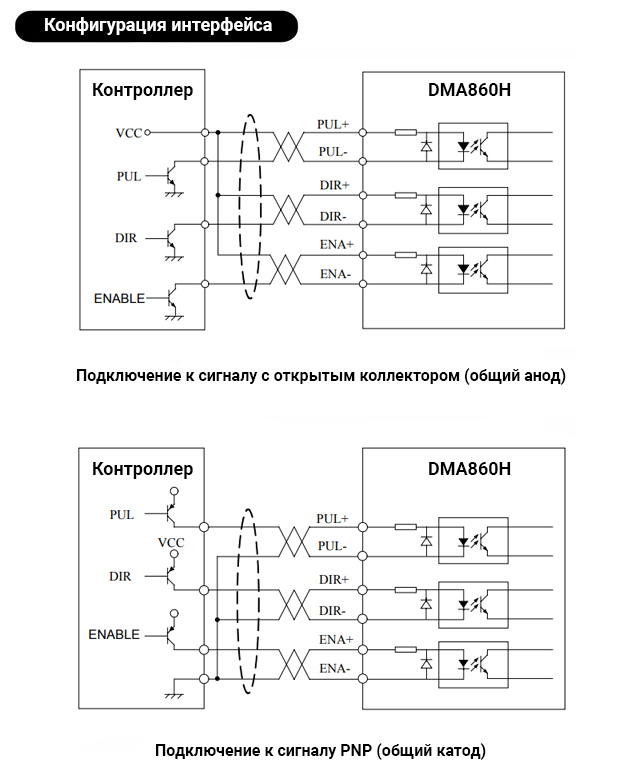

• Оптически изолированный вход дифференциального сигнала

• Обеспечение высокой плавности хода двигателя

• Обеспечение низких показателей вибрации, шума и нагрева двигателя

• Функция автоматического уменьшения силы тока в состоянии покоя

• 16 режимов деления шага (200 шаг/оборот - 40 000 шаг/оборот)

• 8 режимов выходного тока

• Настройка драйвера через программное обеспечение ProTuner (китайская версия)

• Защита от перегрузки по току и перенапряжения

 Технические характеристики:

Модель: DMA860H

Тип: цифровой

Тип соответствующего двигателя: ШД с фланцем от NEMA 17 (42 мм) до NEMA 34 (86 мм)

Диапазон выходного тока (настройка DIP-переключателями): 2.0-6.0 А

Выходной ток (пиковое значение): 7.2 A

Напряжение питания: 18-80 В переменный ток (VAC)

Входной ток управляющего сигнала: 7-16 мА

Частота шага импульса: 0-200 кГц

Сопротивление изоляции: ≥500 МОм

Микрошаг (настройка DIP-переключателями): 16 режимов (200 шаг/оборот - 40 000 шаг/оборот)

Управление: PUL/DIR (CW/CCW при настройке через ПК)

Охлаждение: пассивное, активное

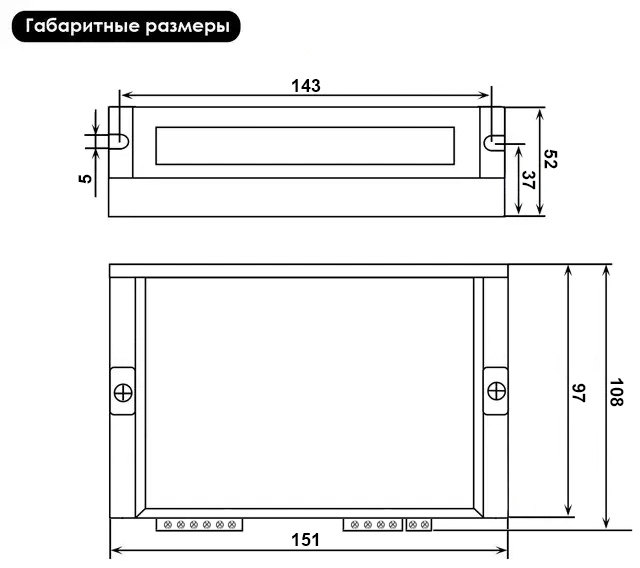

Габаритные размеры: 151х108х52 мм

Рабочая температура окружающей среды: 0...+50 °C

Влажность окружающей среды: 40...90 %

Температура хранения: -20...+65 °C

Рабочая температура драйвера: ≤70 °C

Вес: 0.51 кг

Назначение контактов и описание:

Назначение переключателей:

• Драйвер Leadshine DMA860H (1 шт.)
