Лазерный станок СО2 LM9060-75R 75 Вт, оборудование для лазерной резки и гравировки, лазерный гравер с ЧПУ

Лазерный станок СО2 LM9060-75R с лазерной трубкой Reci W1 мощностью 75 Вт, оборудование для лазерной резки и гравировки, лазерный гравер с ЧПУ

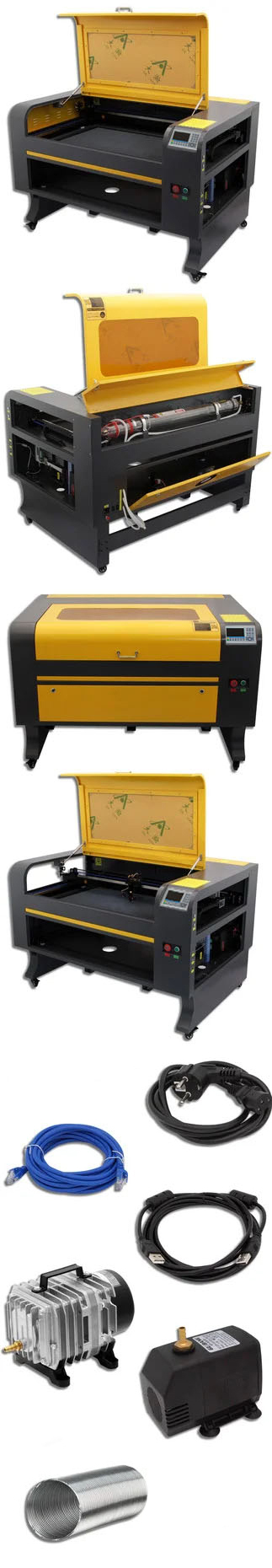

LM9060-75R - это высокотехнологичное устройство закрытого типа на основе трубки СО2 Reci W1 (75 Вт) с рабочим полем 900х600 мм, которые применяется для гравировки и резки различных материалов.

В качестве рабочей среды излучателя используется смесь газов (углекислый газ, азот, гелий). Лазер СО2 позволяет обрабатывать хрупкие материалы, так как тепловое воздействие на материал локализовано,что не приводит к нарушению целостности и внешнего вида заготовки (материал не подвергается механическому воздействию).

Система управления станком построена на базе контроллера RuiDa RDC6445S (EC) и драйверов Leadshine Technology M542С.

Благодаря подъемному механизму стола можно обрабатывать заготовки разной толщины. Модель оснащена сотовой панелью и ламельным полем.

Перемещение лазерной головки осуществляется по рельсовым линейным направляющим типоразмера HG15. Плавность и точность движения обеспечивают шаговые двигатели от Leadshine Technology модели 57CM21X-M-L200, а также ременный привод на основе зубчатых ремней и колес HTD 3M.

Для обеспечения циркуляции охлаждающей жидкости в лазерной трубке в комплекте поставки имеется насос модели XYH-075. Обдув точки обработки осуществляется при помощи компрессора модели ACO-004. За вентиляцию корпуса отвечает вентилятор модели CZR-LY80.

Все компоненты лазерного станка LM9060-75R вмонтированные в черно-оранжевый металлический корпус.

Область применения: производство рекламной и сувенирной продукции, игрушек, мебели, канцтоваров, обуви и т. п.

Обрабатываемые материалы: неметаллы

Гравировка: картон, бумага, резина, кожа, ткань, фанера, дерево, стекловолокно, акрил, пластик, пенопласт, керамика, гранит, мрамор и т. п.

Резка: бумага (1 слой), ткань (0.3 мм), кожа (2 мм), резина (6 мм), фанера (10 мм), акрил (15 мм), ПВХ (4 мм) и т. п.

Указанные выше толщины материалов носят исключительно ознакомительный характер и могут отличаться от реальных данных

Особенности:

• Высокое качество гравировки и резки

• Высокая скорость работы

• Низкий уровень шума и вибрации во время работы

• Отсутствие повреждения изделия благодаря локальному тепловому воздействию

• Возможность обработки различных неметаллических материалов

• Минимальное количество отходов

• Наличие вытяжки продуктов горения материалов

• Возможность изменения параметров задания как с пульта управления RuiDa, так и программно с компьютера

• Наличие смотрового противопожарного окна

• Наличие светодиодной лампы для освещения рабочей области

• Поддержка всех форматов файлов, которые можно напрямую импортировать в CorelDRAW (CDR, DWG, DXF, JPG, BMP, TIF, PCD и т. п.)

Основные технические характеристики станка:

Модель: LM9060-75R

Тип лазера: СО2

Производитель лазерной трубки: Beijing Reci Laser Technology

Модель лазерной трубки: W1

Номинальная мощность лазерной трубки: 75 Вт

Максимальная мощность лазерной трубки: 81 Вт

Длина лазерной трубки: 1110 мм

Диаметр лазерной трубки: 80 мм

Срок службы лазерной трубки: ~8000 часов (рабочий ток ≤24 мА)

Тип охлаждения лазерной трубки: водяной

Блок питания лазерной трубки: HY-TR-W2

Общая потребляемая мощность: ≥300 Вт

Электропитание: 220 В ±10% / 50 Гц

Линза: диаметр 20 мм, фокусное расстояние 63.5 мм (2.5")

Глубина резки: 0...15 мм (в зависимости от материала)

Скорость резки: 1...50 мм/с

Скорость гравировки: 1...500 мм/с

Минимальный размер букв для гравировки: 1х1 мм

Разрешение: ≤1000 dpi

Точность позиционирования: ≤0.01 мм

Время непрерывной работы станка: ≤12 часов

Рабочая температура: 0...+45°С

Относительная влажность: ≤80% (без конденсата)

Рабочая поверхность: сотовая панель и ламели

Размеры рабочего поля: 900х600 мм

Подъемный механизм стола: цепной

Глубина опускания стола: 200 мм

Система вентиляции: присутствует (вентилятор CZR-LY80)

Интерфейс подключения: PC-USB, USB-накопитель, Ethernet (LAN)

Операционная система ПК: Win ХР, 7, 8, 10

Программное обеспечение: RDWorks

Поддержка форматов файлов: CDR, DWG, DXF, JPG, BMP, TIF, PCD и т. п.

Контроллер: RuiDa RDC6445S (EC)

Драйвера: Leadshine Technology M542С

Типоразмер модуля линейного перемещения: HG15

Ременная передача: HTD 3M

Шаговые двигатели: Leadshine Technology 57CM21X-M-L200

Индуктивные датчики: FOTEK PL-05N2 (NPN)

Габаритные размеры: 1400х980х930 мм

Вес: 133.4 кг

Состояние: новый

Гарантийный срок: 6 месяцев

Основные технические характеристики водяного насоса XYH-075:

Электропитание: 220~240 В / 50 Гц

Мощность: 75 Вт

Максимальная высота подъема воды: 3.2 м

Производительность: 3200 л/ч

Максимальная температура воды: +35°С

Класс защиты: IPX8

Основные технические характеристики воздушного компрессора ACO-004:

Электропитание: 220 В / 50 Гц

Мощность: 58 Вт

Давление: 0.028 МПа

Производительность: 75 л/мин

Диаметр выходного патрубка: 10 мм

Габаритные размеры:

Основные компоненты станка:

Лазерная трубка Reci W1

Принцип работы лазерной трубки СО2: за счет высоковольтных импульсов исходящих от блока высокого напряжения, во внутренней трубке происходит розжиг газа. В этот момент его молекулы ионизируются. Постоянный электрический ток, который протекает через излучатель, приводит ионы в состояние при котором они начинают выделять фотоны. На выходе из трубки лазерный луч попадает через систему отражателей на фокусирующую линзу формирующая очень тонкий и мощный луч выполняющий обработку материала





Сотовое рабочее поле 900х600 мм

Данную панель используют для обработки заготовок малых размеров



Ламельное рабочее поле 900х600 мм

Данную панель используют для обработки крупногабаритных заготовок









Ременный привод

Данный механизм преобразует вращательное движение в поступательное











Лазерная головка

Оснащена автоматическим обдувом для охлаждения линзы и защиты ее от загрязнения





Шаговые двигатели

Качественные и мощные ШД модели Leadshine Technology 57CM21X-M-L200 обеспечивают точность позиционирования

Система управления станком

Система RuiDa RDC6445S (EC) - это система управления лазерным станком нового поколения, разработанная компанией RD Co., Ltd. Помимо традиционных для продуктов компании аппаратной стабильности и устойчивости к электрическим повреждениям, данная система способна соединяться с ПК по USB2.0 или Ethernet, а также работать под управлением усовершенствованного ПО, позволяющего хранить большее количество файлов

      Кнопки управления станком

        Панель управления RuiDa

Механическая система открывания корпуса

Колесо для легкой транспортировки
