Пресс углообжимной пневмогидравлический PHCP-120SA, станок для скрепления углов алюминиевых рам окон и дверей, полуавтоматический станок для обжима алюминиевых уголков, оборудование для производства окон и дверей

PHCP-120SA - пневмогидравлический углообжимной станок для полуавтоматической сборки угловых соединений оконных, дверных и других конструкций из алюминиевого профиля высотой до 120 мм методом давления на соединяемые элементы рамы и предварительно установлены закладные (сухари). Использование такого оборудования исключает необходимость предварительной пробивки соединительных отверстий в заготовках.

Прессование производится двумя обжимными головками, оснащенными шестью съемными ножами. Их положение по вертикали, а также по величине хода можно с легкостью отрегулировать в широком диапазоне в зависимости от типоразмера профиля. Синхронное движение ножей осуществляется с помощью мощной гидравлической системы обеспечивающей усилие прессования до ~48 кН.

Точное выравнивание и блокировку перемещения профиля выполняет подвижный опорный блок. В движение его приводит пневмогидравлическая система. Фиксация конструкции в вертикальной плоскости осуществляется пневмоприжимом с мягкой накладкой.

Для быстрого и удобного позиционирования рамы на станке предусмотрены удлинительные линейные планки.

Станок имеет удобную и интуитивно понятную панель управления. Непосредственное управление процессом прессования осуществляется с помощью ножной педали с пружинным возвратом.

Конструкция станка является жесткой и высокопрочной так, как изготовлена из стали. Электропитание оборудования осуществляется от трехфазной сети напряжением 380 В.

Область применения: предприятия по производству дверных, оконных и других конструкций из алюминиевого профиля

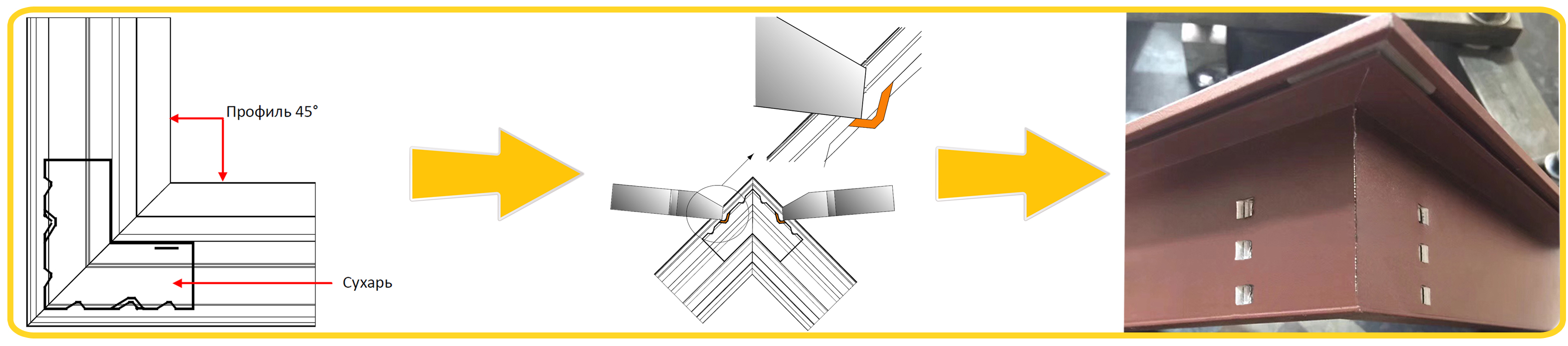

Принцип работы:

1. В две заготовки распыленных под углом 45° помещаются соединительные элементы, т. н. "сухари"

2. Заготовки устанавливаются между прессовочными ножами в позиционирующий упор

3. После подачи сигнала педалью опорный блок приводится в движение и выравнивает профиль для образования угла соединения 90°

4. Вертикальный прижим фиксирует раму в правильном положении

5. Ножи осуществляют вдавливание стенок профиля в пазовые углубления на закладном уголке

6. После отжима педали все механизмы возвращаются в начальное положение освобождая высокопрочный профильный узел

Особенности:

• Высокая точность прессования

• Возможность ручной регулировки прессующих ножей и упоров для различных профилей

• Автоматическая центровка профиля с помощью упора и опорного блока

• Управление процессом прессования с помощью педали

• Стабильная и мощная пневмогидравлическая система

• Емкий резервуар для масла гидравлической системы

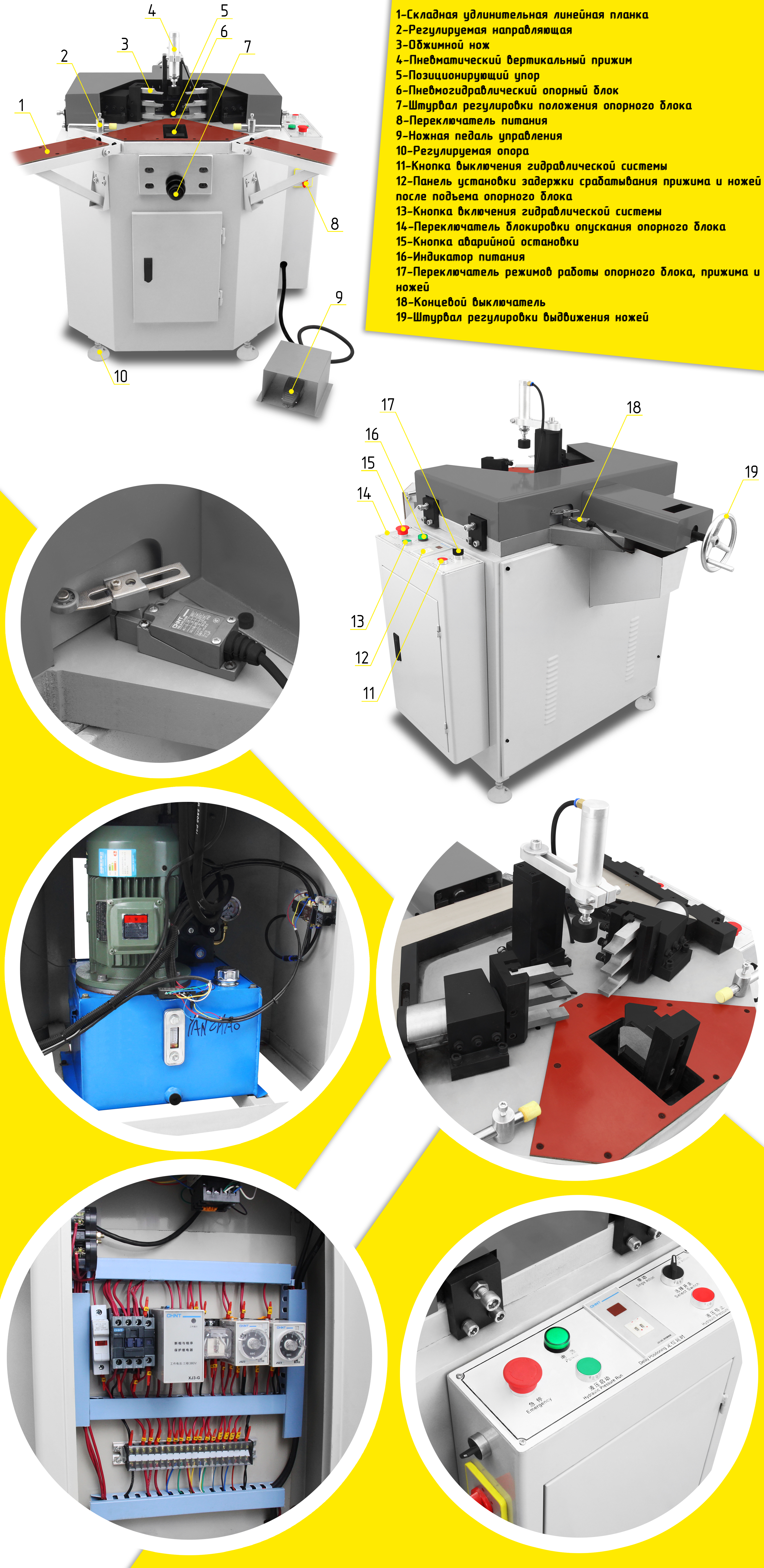

• Многофункциональная панель управления и отслеживания показателей (переключатель режимов работы (1 - выдвижение только опорного блока при нажатии на педаль, 2 - движение опорного блока, прижима и ножей при нажатии на педаль), кнопки включения / выключения гидравлической системы, панель установки задержки срабатывания прижима и ножей после подъема опорного блока, регулятор времени задержки опускания опорного блока, регулятор времени задержки на повторный подъем опорного блока, переключатель блокировки опускания опорного блока, кнопка аварийной остановки, индикатор питания)

• Возможность обработки длинных заготовок

• Устойчивая конструкция

Характеристики:

Модель: PHCP-120SA

Электропитание: 380 В / 50 Гц

Угол обжима профиля: 90°

Максимальная высота обжимаемого профиля: 120 мм

Материал соответствующего профиля: алюминий

Количество обжимных ножей: 6

Ход обжимных ножей: 30 мм (регулируется)

Материал обжимных ножей: сталь

Ход опорного блока: 65 мм

Диапазон регулировки положения опорного блока: 0-35 мм

Диапазон регулировки положения позиционирующего упора: 0-60 мм

Тип привода: пневмогидравлический

Мощность насоса: 2.2 кВт

Максимальное усилие прессования: ~48 кН

Рабочее давление в гидравлической системе: 16 МПа

Поток масла в гидравлической системе: 4 л/мин

Рабочее давление в пневматической системе: 0.5-0.8 МПа

Поток воздуха в пневматической системе: 20 л/мин

Количество вертикальных прижимов: 1

Диаметр отверстия подвода воздуха: 8 мм

Ножная педаль управления процессом обжима: да

Материал корпуса: металл

Габаритные размеры станка: 960х1240х1270 мм

Высота рабочего стола: 900 мм

Длина линейных планок: 800 мм

Вес брутто: ~400 кг

Гарантия: 12 месяцев

• Пресс углообжимной пневмогидравлический PHCP-120SA

• Блок подготовки воздуха AFC-2000

• Набор ключей шестигранников
