Цифровой гибридный шаговый серводрайвер 2HSS86H-N для шагового двигателя с энкодером (обратной связью) серии 86, драйвер двухфазного шагового двигателя

2HSS86H-N - высокопроизводительный цифровой двухфазный драйвер на основе новейшего 32-битного DSP процессора, который используется для управления шаговым двигателем с обратной связью или обычным шаговым двигателем серии 86 (выбор с помощью DIP-переключателя).

За счет установленного на валу двигателя высокоточного оптического инкрементального энкодера (в случае роботы с шаговым двигателем с энкодером), драйвер получает информацию в режиме реального времени о положении ротора каждые 50 мкс, что дает возможность устройству компенсировать отклонение перемещения, обеспечивая точное позиционирование.

Стабильная работа без пропуска шагов, быстрая реакция на команды, снижение тепловыделения и вибрации двигателя делают данную модель идеальным вариантом для систем в которых требуются скоростные передвижения с минимальным люфтом.

Привод построенный на базе 2HSS86H-N является хорошим и более дешевым аналогом связки серводрайвер + серводвигатель.

Применение: гравировальные и лазерные станки, плоттеры, оборудование для автоматических сборок, монтажное оборудование и т. п.

• Новейший 32-битный DSP процессор

• Контроль позиции ротора посредством обратной связи для предотвращения пропуска шагов

• Обеспечение плавного движения и низкий уровень шума двигателя

• Обеспечение стабильного крутящего момента двигателя при нагрузке и высокой скорости вращения

• Быстрый отклик на команду

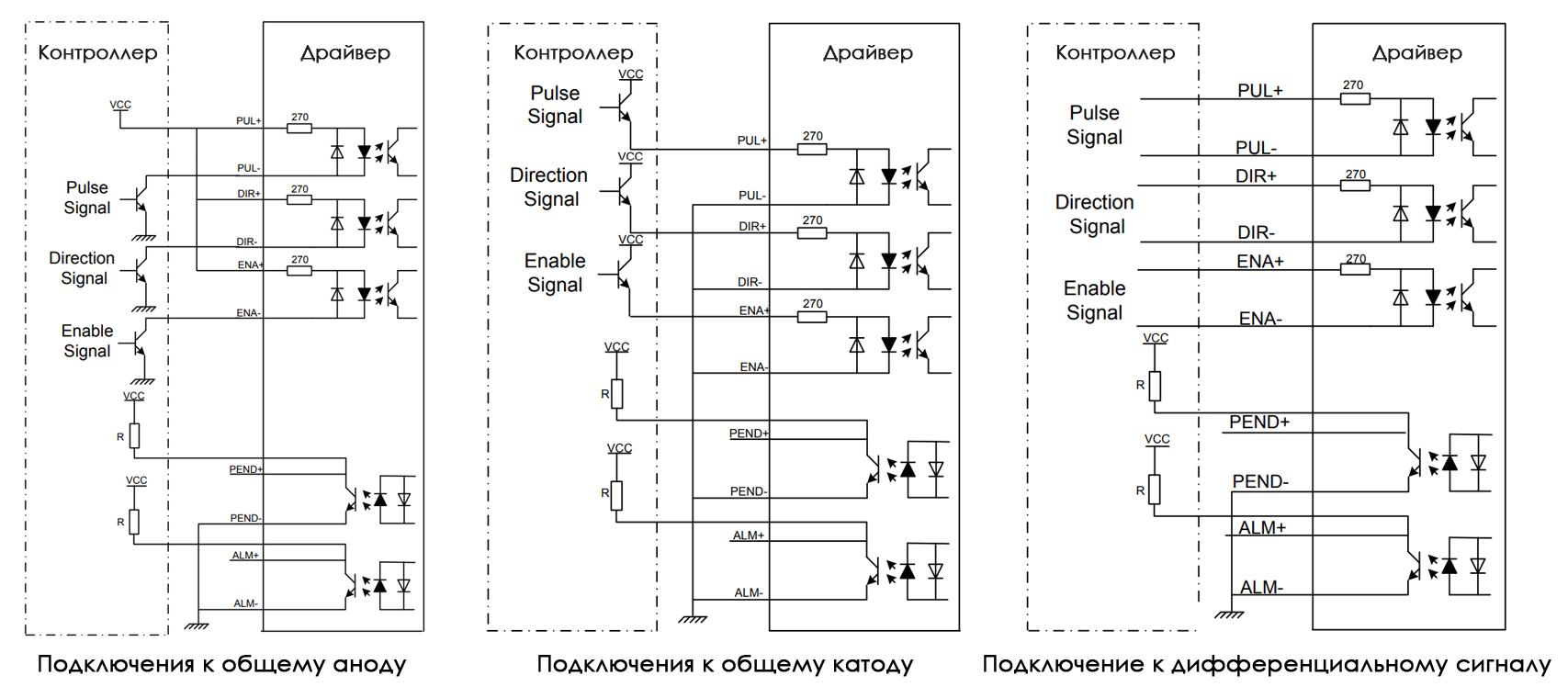

• Поддержка протокола управления STEP/DIR и CW/CCW

• 16 режимов микрошага

• Защита от перегрузки по току, перенапряжения и ошибок положения

• Превосходство над драйверами шаговых двигателей с разомкнутым контуром

• Низкая стоимость в сравнении с серводрайверами

Технические характеристики:

Производитель: Shenzhen Just Motion Control Electromechanics

Модель: 2HSS86H-N

Количество фаз: 2

Входное напряжение: DC 30~110 В или AC 24~75 В

Выходной ток в режиме замкнутого контура (значение по умолчанию): 6 А

Выходной ток в режиме разомкнутого контура (значение по умолчанию): 4 А

Ток логического сигнала: 7~16 мА

Разрешение энкодера (значение по умолчанию): 1000 имп/об

Максимальный ток энкодера: 50 мА

Сопротивление изоляции: ≥500 МОм

Вибрация: ≤5.9 м/с²

Поддерживаемые сигналы: STEP/DIR и CW/CCW

Частота импульсов входного сигнала: 0~200 кГц

Скорость связи: 57.6 кбит/с

Количество режимов микрошага: 16 (максимум 51200 имп/об)

Способ охлаждения: радиатор + вентилятор

Окружающая среда: избегать запыленности, масляного тумана и агрессивных газов

Температура воздуха окружающей среды во время работы: 0...+70 °C

Температура хранения: -20...+80 °С

Влажность воздуха во время работы: 40~90%

Вес: 500 г
