Лазерная головка для линзы 20 мм и зеркала 25 мм LHR20-50.8/101.6-M25-A, держатель линзы под каретку для лазерного CO2 станка, лазерный модуль

LHR20-50.8/101.6-M25-A представляет собой лазерную головку поддерживающую линзу диаметром 20 мм с фокусным расстоянием 50.8 мм/101.6 мм и зеркало диаметром 25 мм, которая используется в станках на основе трубки CO2 для фокусировки лазерного луча на поверхности обрабатываемого материала.

В зависимости от выбранной линзы меняется место ее установки в фокусной трубке (линза с фокусным расстоянием 50.8 мм устанавливается в нижнюю ее часть, 101.6 мм - в верхнюю).

Так как фокусная трубка двигается внутри корпуса головки, она позволяет изменить фокусное расстояние в зависимости от толщины обрабатываемого материала в диапазоне 0~55 мм.

Сопло имеет резьбу (М10х1,5) для углового фитинга (для подвода сжатого воздуха в зону реза). Такое решение также позволяет охладить линзу и защитить ее от загрязнений. Отрегулировать правильное положение зеркала позволяют регулировочные винты с контргайками.

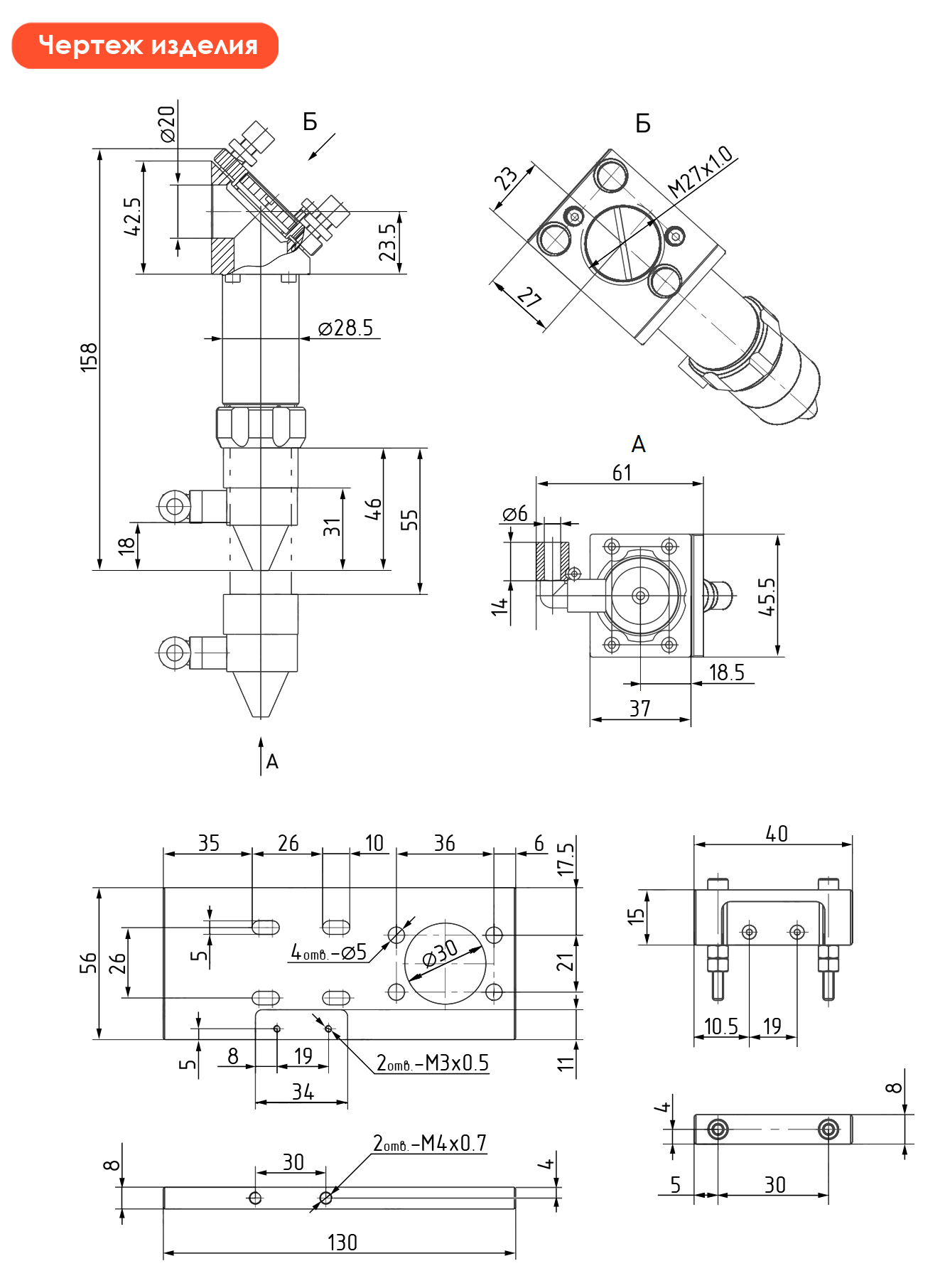

Вместе с головкой в комплект поставки также входит кронштейн, который имеет пазы под крепление к каретке HGH15, EGH15 или аналог (см. чертеж ниже) и монтажная пластина для соединения узла с зубчатым ремнем типа 3М шириной 15 мм.

Особенности:

• Два посадочных места для установки линз с разным фокусным расстоянием

• Быстрая и удобная установка линзы и зеркала

• Регулируемая фокусная трубка

• Винты для точной регулировки положения зеркала

• Сопло с резьбой для фитинга для подвода сжатого воздуха

• Прочный и надежный монтажный кронштейн

Характеристики:

Модель: LHR20-50.8/101.6-M25-A

Совместимый диаметр линзы: 20 мм

Совместимое фокусное расстояние линзы: 50.8 мм (2") и 101.6 мм (4")

Совместимый диаметр зеркала: 25 мм

Диаметр отверстия сопла: 2.5 мм

Фокусировка: ручная

Диапазон фокусировки: 0-55 мм

Возможность подвода сжатого воздуха: да

Совместимая с кронштейном каретка: HGH15, EGH 15 или аналог

Совместимый с кронштейном ремень: 3М-15

Материал: алюминиевый сплав

Цвет: красный

Вес: 450 г

• Лазерная головка для CO2 станка LHR20-50.8/101.6-M25-A (1 шт.)
• Кронштейн под каретку (1 шт.)
• Монтажная пластина под ремень (2 шт.)
• Крепление для кабель канала (1 шт.)
• Монтажные винты

Каретка HGH 15CA HIWIN

Каретка EGH15CAZAC HIWIN

Ремень зубчатый разомкнутый HTD 3М-15 (S), стальной корд

Ремень зубчатый разомкнутый HTD 3M-15 (G), стекловолоконный корд

Крепежные винты
