Тиски станочные прецизионные жестко-фиксирующие поворотные QM16200L (YR) тип 3418

QM16200L (YR) - прецизионные станочные жестко-фиксирующие поворотные тиски серии QM с шириной накладок губок 200 мм и максимальным раскрытием (при стандартном положении накладок) 280 мм, которые применяются для точного и надежного зажима детали при обработке на фрезерном, сверлильном, шлифовальном и прочих станках. Конструктивно инструмент представляет собой пару параллельных губок одна из которых является неподвижной, а вторая прижимается к детали при помощи трапециевидного винта. Плавность хода последнего обеспечивает игольчатый подшипник. Такое решение позволяет получить максимальное усилие зажима без особого труда вращения рукоятки. Настройка люфта подвижной губки производится регулировочным винтом расположенным на задней части ее корпуса. Накладки (пластинки) на губках являются съемными, что снижает затраты на обслуживание изделия в целом, а также повышает эффективность работы. Тиски QM16200L (YR) оснащены поворотным механизмом, который дополнен градусной шкалой. Это позволяет поворачивать деталь на 360° в горизонтальной плоскости относительно основания. В случае необходимости тиски можно использовать и без поворотного основания.

Принцип работы тисков серии QM:

В момент возникновения на тисках рабочего горизонтального давления (зажиме), специальный элемент, находящийся  в середине подвижной губки, увеличивает прижимную силу заготовки к корпусу. Это позволяет тискам не выдавливать деталь сохраняя форму ее поверхности.

Зажим заготовки в тисках данной серии может выполнятся четырьмя различными способами:

1. Стандартное исходное расположение (накладки стоят на своих местах)

2. Подвижная губка без изменений, а накладка неподвижной переставлена на обратную сторону

3. Неподвижная губка стоит в исходном положении, а накладка подвижной губки переставлена на обратную сторону

4. Накладки неподвижной и подвижной губок переставлены на их обратные стороны

Используя эти способы можно увеличить диапазон зажима тисков. Наименьшую деталь можно зафиксировать применяя первый вариант расположения накладок, наибольшую - применяя четвертый вариант.

Особенности:

• Высокое качество изделия

• Высокая точность зажима

• Высокое усилие зажима

• Подвижная губка усилена увеличенным корпусом

• Шлифованная поверхность рельс

• Съемные накладки на губках (четыре варианта расположения накладок для зажима деталей)

• Поверхность губок закаленная и отшлифована

• Трапециевидный винт с большим шагом и большим крутящим моментом

• Сохранение высокой точности при работе в вертикальном, горизонтальном и боковом положениях

• Поворот тисков на 360º

• Простота в эксплуатации

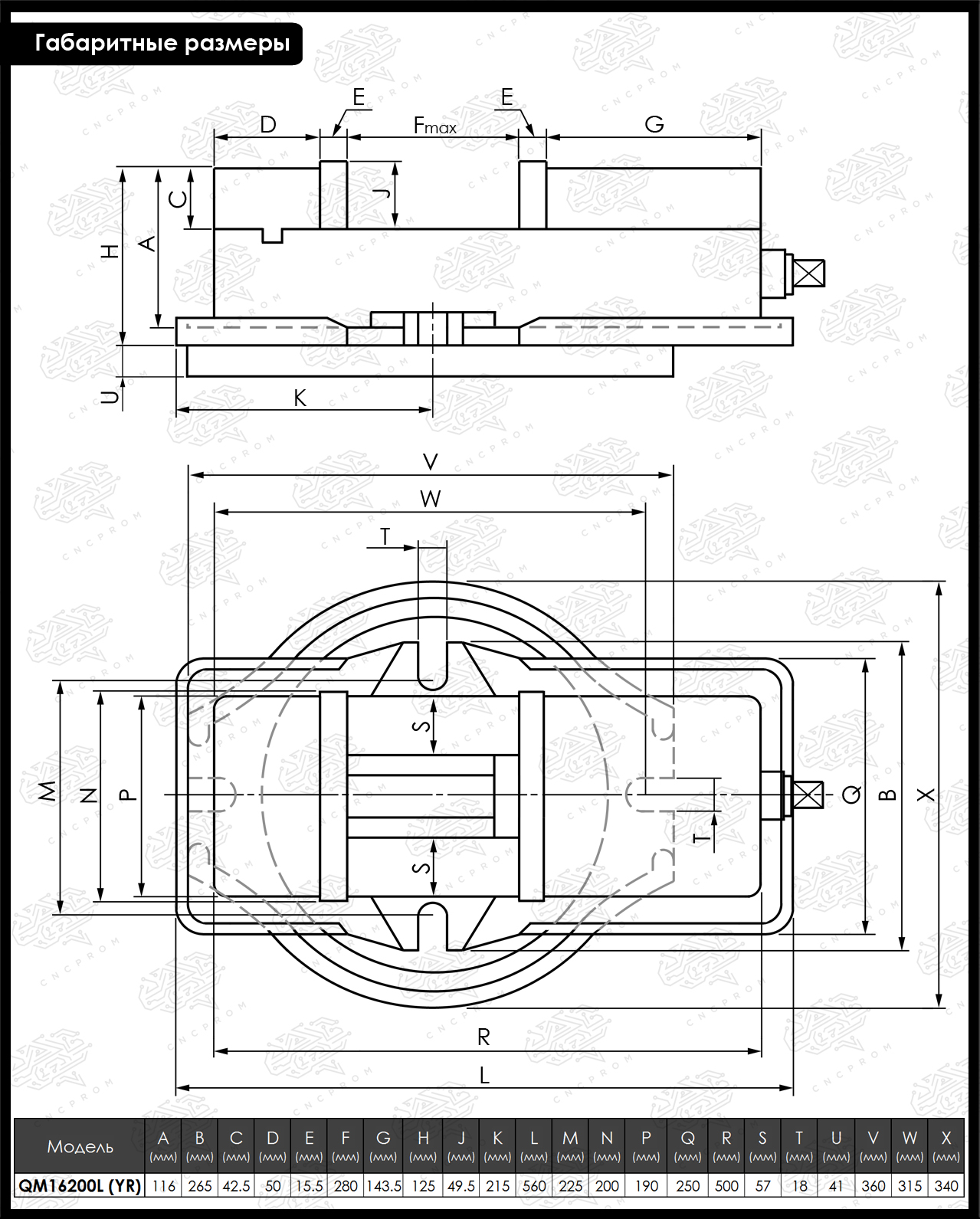

 Общие характеристики:

Тип тисков: станочные

Серия: QM (тип 3418)

Модель: QM16200L (YR)

Ширина накладок губок: 200 мм

Высота накладок губок: 49.5 мм

Максимальное раскрытие тисков (стандартное расположение накладок): 280 мм

Усилие зажима: 34 кН

Параллельность направляющей поверхности к основанию: ≤0.02 мм на 100 мм

Параллельность поверхности контрольного блока к основанию: ≤0.03 мм на 100 мм

Перпендикулярность губок к корпусу: ≤0.05 мм на 100 мм

Наличие поворотного механизма: да

Диапазон поворота тисков: 0-360°

Наличие градусной шкалы: да

Деление градусной шкалы: 1°

Наличие зажима для труб и цилиндрических деталей: нет

Наличие наковальни: нет

Материал: высокопрочный чугун (марка НТ250)

Состояние: новое

Вес брутто: 52.9 кг

• Тиски QM16200L (YR) (1 шт.)
• Рукоятка (1 шт.)

Масло (смазка) для направляющих и передач умеренной вязкости (1 л)
