Тиски станочные прецизионные жестко-фиксирующие неповоротные QM16100 (NR) тип 3418

QM16100 (NR) - прецизионные станочные жестко-фиксирующие неповоротные тиски серии QM с шириной накладок губок 100 мм и максимальным раскрытием (в стандартном положении накладок) 120 мм, которые применяются для точного и надежного зажима детали при обработке на фрезерном, сверлильном, шлифовальном и прочих станках. Конструктивно инструмент представляет собой пару параллельных губок одна из которых является неподвижной, а вторая прижимается к детали при помощи трапециевидного винта. Плавность хода последнего обеспечивает игольчатый подшипник. Такое решение позволяет получить максимальное усилие зажима без особого труда вращения рукоятки. Настройка люфта подвижной губки производится регулировочным винтом расположенным на задней части ее корпуса. Накладки (пластинки) на губках являются съемными, что снижает затраты на обслуживание изделия в целом, а также повышает эффективность работы. В основании тисков предусмотрены монтажные отверстия и пазы для надежного и точного крепления приспособления на рабочем столе станка. В случае необходимости отверстия можно использовать под установку поворотного механизма (в комплект поставки не входит).

Принцип работы тисков серии QM:

В момент возникновения на тисках рабочего горизонтального давления (зажиме), специальный элемент, находящийся  в середине подвижной губки, увеличивает прижимную силу заготовки к корпусу. Это позволяет тискам не выдавливать деталь сохраняя форму ее поверхности.

Зажим заготовки в тисках данной серии может выполнятся четырьмя различными способами:

1. Стандартное исходное расположение (накладки стоят на своих местах)

2. Подвижная губка без изменений, а накладка неподвижной переставлена на обратную сторону

3. Неподвижная губка стоит в исходном положении, а накладка подвижной губки переставлена на обратную сторону

4. Накладки неподвижной и подвижной губок переставлены на их обратные стороны

Используя эти способы можно увеличить диапазон зажима тисков. Наименьшую деталь можно зафиксировать применяя первый вариант расположения накладок, наибольшую - применяя четвертый вариант.

Особенности:

• Высокое качество изделия

• Высокая точность зажима

• Высокое усилие зажима

• Подвижная губка усилена увеличенным корпусом

• Шлифованная поверхность рельс

• Съемные накладки на губках (четыре варианта расположения накладок для зажима деталей)

• Поверхность накладок закаленная и отшлифована

• Трапециевидный винт с большим шагом и большим крутящим моментом

• Наличие пазов для точной установки на рабочий стол станка

• Возможность установки поворотного основания

• Сохранение высокой точности при работе в вертикальном, горизонтальном и боковом положениях

• Простота в эксплуатации

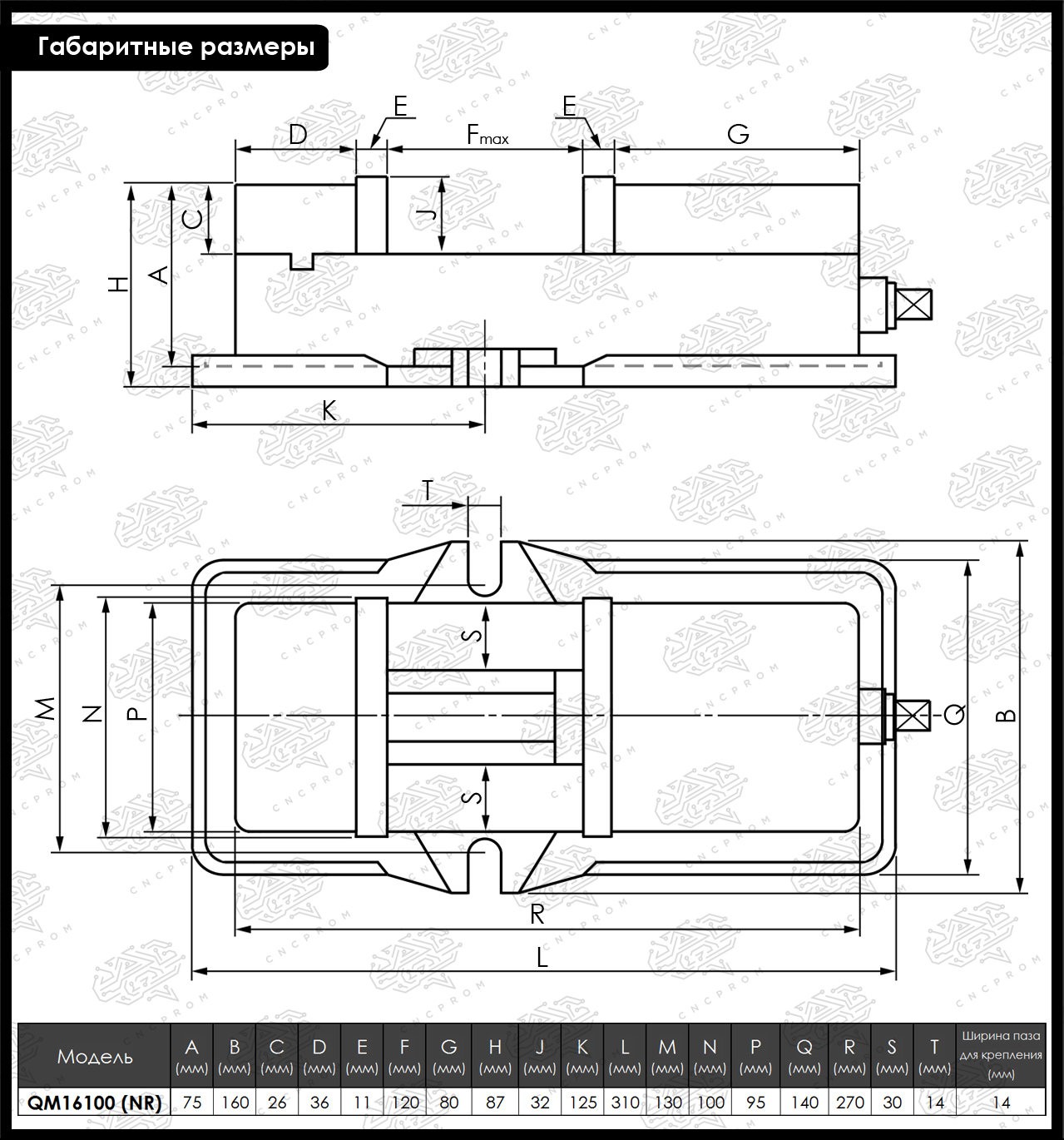

 Общие характеристики:

Тип тисков: станочные

Серия: QM (тип 3418)

Модель: QM16100 (NR)

Ширина накладок губок: 100 мм

Высота накладок губок: 32 мм

Максимальное раскрытие тисков (стандартное расположение накладок): 120 мм

Усилие зажима: 19 кН

Параллельность направляющей поверхности к основанию: ≤0.02 мм на 100 мм

Параллельность поверхности контрольного блока к основанию: ≤0.03 мм на 100 мм

Перпендикулярность губок к корпусу: ≤0.05 мм на 100 мм

Наличие поворотного механизма: нет

Наличие зажима для труб и цилиндрических деталей: нет

Наличие наковальни: нет

Материал: высокопрочный чугун (марка НТ250)

Состояние: новое

Вес брутто: 10.77 кг

• Тиски QM16100 (NR) (1 шт.)
• Рукоятка (1 шт.)

Масло (смазка) для направляющих и передач умеренной вязкости (1 л)
