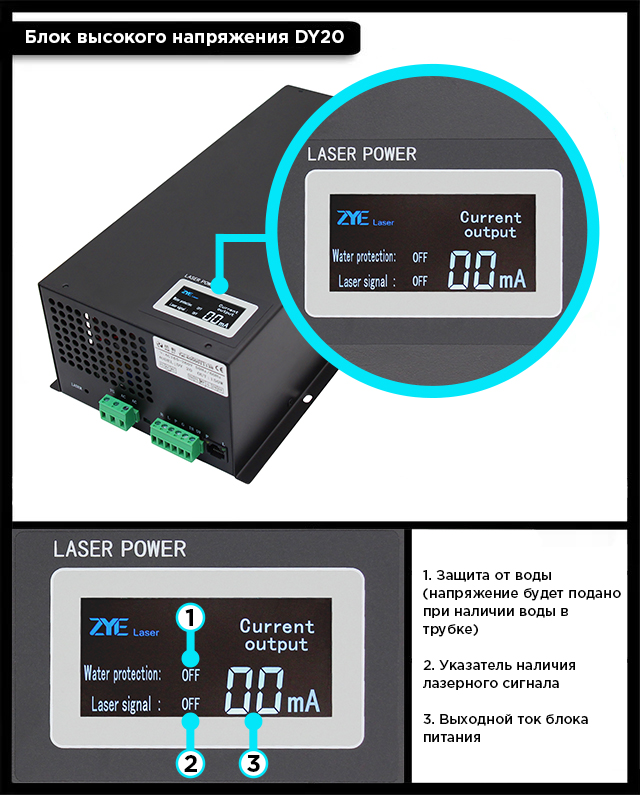

Блок розжига DY20 - высоковольтный источник питания, который применяется в станках на основе трубки СО2 номинальной мощностью 100-150 Вт для создания электроразрядов, необходимых для генерации лазерного луча внутри колбы. Настройка тока производится подстроечным винтом, находящимся на боковой грани корпуса. Данная модель оснащена дисплеем, который отображает неисправности оборудования и текущее значение выходного тока. Дополнительно к DY20 через разъем RJ45 можно подключить внешний регулятор выходного тока с дисплеем. Выбор источника входного сигнала осуществляется с помощью ручного переключателя на передней панели устройства.

Устройство имеет металлический корпус, являющийся пассивным радиатором. В качестве активного охлаждения используется вентилятор 90х90 мм, который расположен внутри корпуса и предотвращает перегрев трансформатора и электронных компонентов. Отвод тепла происходит через вентиляционные отверстия. Блок имеет две клеммы: 3-контактная предназначена для подключения электропитания и заземления, 6-контактная для подключения управляющих проводов.

Принцип работы: с помощью контроллера подается управляющий сигнал на блок розжига. В зависимости от поступившего сигнала источник питания подает требуемое напряжение и силу тока на лазерную трубку, что приводит к возбуждению газовой среды и генерации лазерного излучения.

Применение: станки на основе лазерной трубки CO2

Особенности:

• Высокое качество изделия

• Высокая эффективность

• Быстрая реакция на сигналы

• Наличие подстроечного резистора для регулировки силы тока

• Возможность подключения внешнего потенциометра

• Наличие кнопки "ТЕСТ" (принудительный розжиг излучателя без «разрешения» контроллера)

• Выходная мощность лазера может регулироваться аналоговым сигналом 0-5 В или сигналом от управляющей платы

• Функция защиты от обрыва цепи

• Функция защитного отключения по сигналу датчика потока жидкости и системы вентиляции

• Наличие дисплея

• Совместимость с лазерными трубками СО2 разных производителей

• Простота в установке

• Длительный срок службы

 Технические характеристики:

Серия: DY

Модель: DY20

Поддерживаемая мощность лазерной трубки: 130-150 Вт

Электропитание: 165-260 В (переменный ток); 50 Гц / 60 Гц

Максимальная входная мощность: 1000 Вт

Максимальный входной ток: 10 А

Максимальное выходное напряжение: 50 кВ

Максимальный выходной ток: 35 мА

КПД: ≥90% (при полной загрузке)

Скорость ответа: ≤1 мс (время от момента подачи сигнала переключения, до момента, когда выходной ток поднимается до 90% от установленного)

Управление: THL, TLL

Средняя наработка на отказ: ≥10000 часов

Дисплей: присутствует

Разъем для подключения внешнего потенциометра с дисплеем: RJ45

Тип охлаждения: принудительное воздушное

Температура окружающей среды: -10...+40 °С

Влажность окружающей среды: ≤90%

Масса нетто: 3.67 кг

• Блок питания высокого напряжения для лазерной трубки CO2 DY20 150 Вт (1 шт.)
• Высоковольтный кабель длиной 2 м с разъемом (1 шт.)
