Поворотная ось для лазерного станка RALM-SCS3-D69

RALM-SCS3-D69 - устройство, которое предназначено для автоматического поворота детали на различные углы при обработке. С помощью такого поворотного механизма можно наносить маркировку на цилиндрические поверхности, так как заготовка вращается вокруг своей оси на 360°. RALM-SCS3-D69 оснащена 3-х кулачковым самозажимным патроном диаметром 69 мм. Такой тип патрона существенно ускоряет процесс зажима и разжима детали, а сквозное отверстие диаметром 25 мм позволяет обрабатывать длинные заготовки. Поворотная ось приводится в движение 2-х фазным шаговым двигателем серии 60. Редуктор вращающегося центра построен на базе зубчато-ременной передачи с передаточным числом 2.5. В данной модели реализована возможность смены высоты центра (мин. 60 мм, макс.150 мм) и угла наклона оси: вверх на 180° относительно 0 (горизонтальной плоскости) при высоте центра 150 мм, вниз на 65° относительно 0. RALM-SCS3-D69 подключается к драйверу с помощью разъема GX16-4. Крепление корпуса к рабочей поверхности осуществляется с помощью винтов.

Применение: устройство дает возможность нанести маркировку как на внутренней, так и на внешней стороне предметов сложной формы (кольцо, ручка, кружка, стакан, ваза, втулка, муфта, труба, вал, фланец, циферблат, отвертка, и т.п.)

Принцип работы поворотной оси лазерного станка: так как лазерная головка маркера находится в неподвижном состоянии, то ее расстояние до обрабатываемой плоской заготовки всегда одинаковое, что обеспечивает высокоточную и качественную маркировку поверхности. Если заготовка имеет неправильную форму, расстояние к головке будет меняться. Это приводит к тому, что изменяется ширина луча, и качество обработки ухудшается. Поворотная ось для лазерного маркера поворачивает заготовку таким образом, что расстояние между ее поверхностью и лазерной головкой не меняется. Получается так, что сфокусированный луч как бы движется по плоской поверхности, обеспечивая высокое качество обработки.

Особенности:

• Автоматизированный процесс обработки заготовок со сложным профилем

• Самозажимной патрон

• Наличие в патроне и корпусе сквозного отверстия

• Возможность регулировки высоты центра

• Возможность регулировки угла наклона заготовки

• Высокая точность

• Плавность вращения

• Легкость монтажа и демонтажа

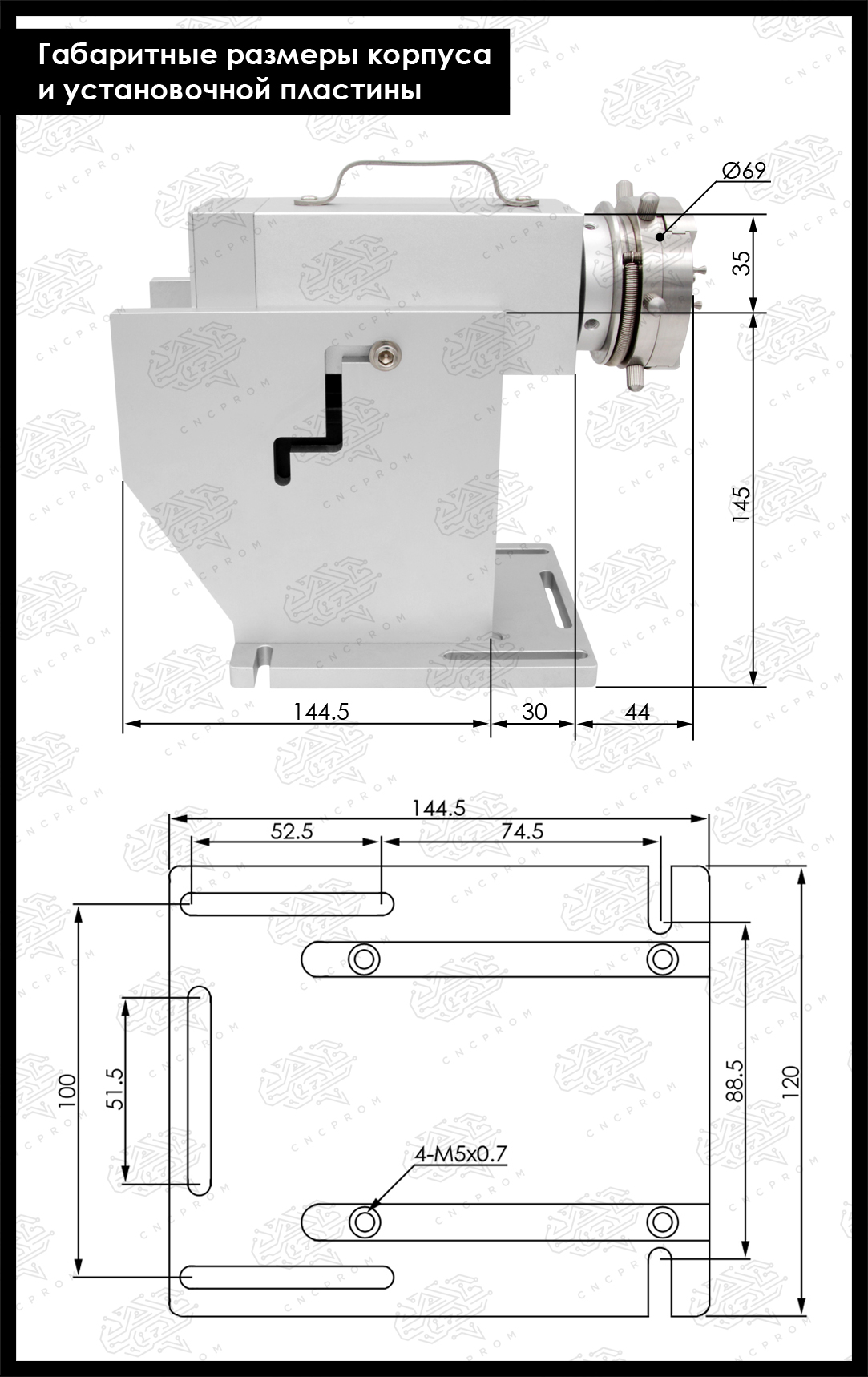

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель: RALM-SCS3-D69

Диаметр патрона: 69 мм

Диаметр сквозного отверстия: 25 мм

Количество кулачков: 3

Минимальная высота центра: 60 мм

Максимальная высота центра: 150 мм

Угол наклона заготовки вверх: 180°

Угол наклона заготовки вниз: 65°

Шаговый двигатель: 60HS88

Количество фаз: 2

Ток: 3.5 А

Угловой шаг: 1.8°

Момент: 30 кгс*см

Индуктивность фазы: 3.5 мГн

Сопротивление фазы: 0.8 Ом

Редуктор: зубчато-ременная передача

Передаточное число: 2.5 (уменьшение количества оборотов)

Точность позиционирования: 0.09 мм

Диаметр заготовки при зажимании кулачками: мин. 2 мм; макс. 83 мм

Диаметр заготовки при разжимании кулачками: мин. 11 мм; макс. 91 мм

Длина провода: ~1.9 м

Разъем подключения: GX16-4

Материал корпуса: алюминиевый сплав

Рабочая температура окружающей среды: -20...+50 °С

Влажность окружающей среды: 15...95 %

Вес: 5 кг

• Поворотная ось для лазерного станка RALM-SCS3-D69
• Сменная пружина
• Набор зажимных элементов
